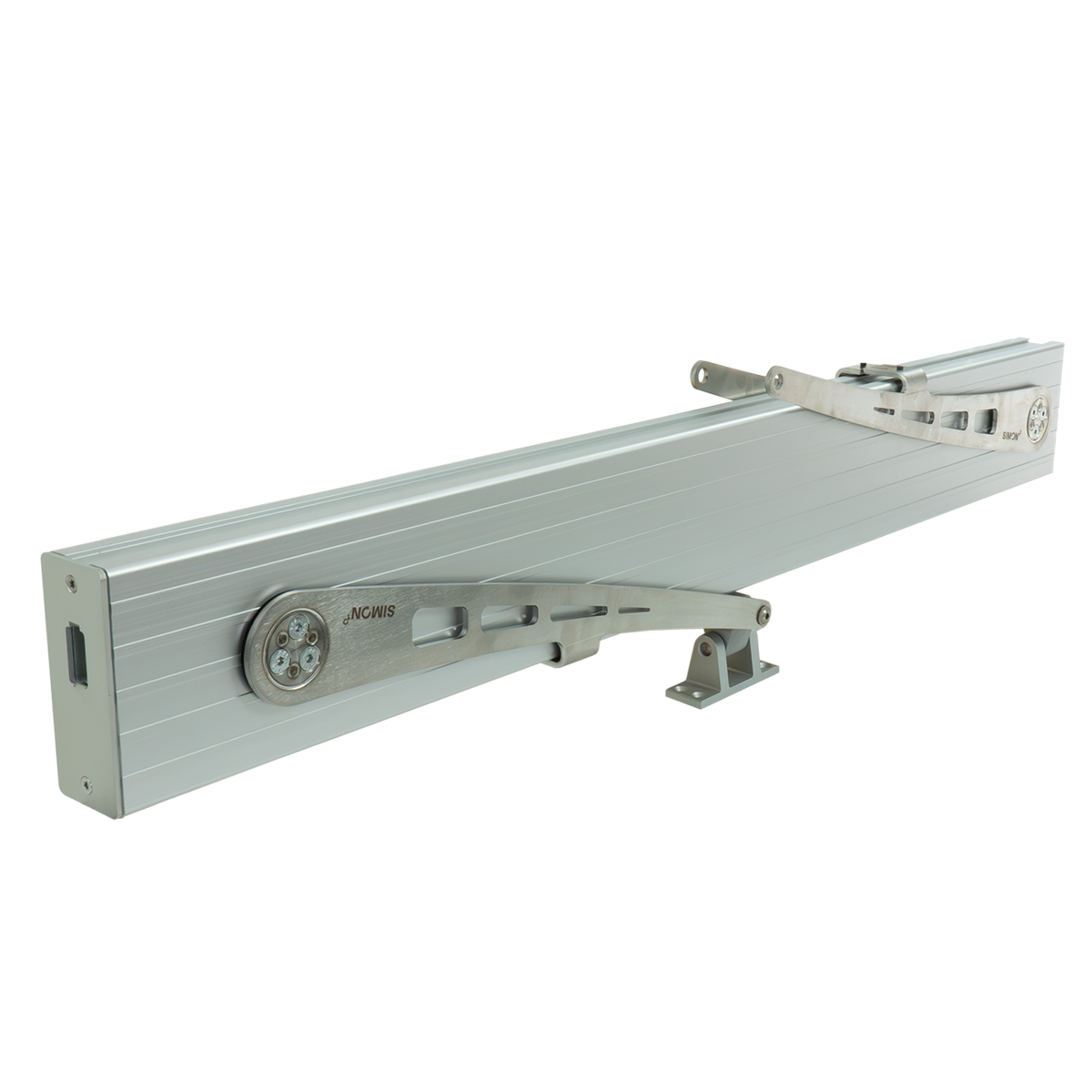

.png "PA-KL²-DUO")
| Artikelnummer | M2 2027 S |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 6.0 A |
| Laufgeschwindigkeit | 14.8 mm/s |
| Schutzart | IP54 |
| Einschaltdauer | 30 % |
Produktinformation / Datenblatt (PDF)
Klapparm² Duo - doppelt hält besser
Der Doppelklapparm PA-KL²-DUO besteht aus zwei PA-KL²-Getriebeeinheiten in einem Gehäuse, die intern synchronisiert werden. Die innovative Konstruktion ermöglicht höhere Kräfte und größere Öffnungshübe.
Der PA-KL² ist sowohl für den Rauch- und Wärmeabzug als auch für die kontrollierte natürliche Lüftung geeignet. Das Hochleistungsgetriebe und die Hebelarme aus Edelstahl sorgen für maximale Widerstandskraft gegen wechselnde Lasten wie Schnee und Wind. Die hohe Kraft und der große Hub machen den Klapparm²-DUO zur idealen Lösung für schwere und große Flügel – ohne dabei auf ästhetischen Anspruch verzichten zu müssen.
Der Anschluss erfolgt übern den SICO-PLUG Anschlussstecker mit integrierter SICO BUS Programmierschnittstelle. Darüber parametrieren Sie komfortabel Öffnungshub und Kraft, fassen die Antriebe zu Synchrongruppen zusammen und lesen weitere Statusmeldungen aus. Wie alle Antriebe der PA-Serie ist der PA-KL²-DUO als Solo- oder Synchronantrieb erhältlich.
Leistungsmerkmale Klapparm² Antrieb PA-KL²-DUO-100/1422:
Durch seine innovative Konstruktion verfügt der PA-KL²-DUO-100/1422 über 1422 mm maximalen Öffnungshub. Kombiniert mit einer Druck- und Zugkraft von 1000 N sind große und schwere Flügel kein Problem für den Doppelklapparm.
Antriebsparameter wie Kraft und Öffnungshub können vor Ort über die Software-Schnittstelle SICO LINK an die örtlichen Gegebenheiten angepasst werden. Der Klapparm² Antrieb PA-KL²-DUO-100/1422 verfügt über eine Wiederantastsperre, einen Sanftanlauf sowie einen Soft-Close zur Dichtungsentlastung. Der Klapparm² Antrieb PA-KL²-DUO-100/1422 kann auch zusammen mit Verriegelungsantrieben in Folgesteuerungen eingesetzt werden, sein potentialfreier Rückmeldekontakt ist frei einstellbar.
Lieferumfang: PA-KL² + SICO-PLUG (ohne Anschlussleitung, bitte separat bestellen)
| Matchcode | PA-KL²-DUO-100/1422-S |
| Artikelname | Klapparm² PA-KL²-DUO-100/1422-S |
| Artikelnummer | M2 2027 S |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 6.0 A |
| Eingangsspannungsbereich | - 15 % / + 25 % |
| Restwelligkeit | 500 mV |
| Hublänge | 1422 mm |
| Druckkraft | 1000 N |
| Zugkraft | 1000 N |
| Nennverriegelungskraft | 1200 N |
| Klassifizierung | DIN EN 12101-2, DIN EN 60335-1, DIN EN 60335-2-103 |
| Abschaltung | Integrierte Lastabschaltung mit Mikroprozessor |
| Laufgeschwindigkeit | 14.8 mm/s |
| Schutzart | IP54 |
| Einschaltdauer | 30 % |
| Montageart | aufgesetzt |
| Gewicht | 10 kg |
| Gehäuse | Aluminium |
| Gehäuseart | Aluminium |
| Farbe | Alu E6/EV1 |
| Gehäuselänge | 941 mm |
| Gehäusebreite | 65 mm |
| Gehäusehöhe | 153 mm |
| Schutzklasse | III |
| Anschlussleitung | SICO PLUG (ohne Anschlussleitung / -set) |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Inklusive Konsolen | nein |
Klapparm² PA-KL²-DUO-100/1422-S
24 V DC / 6,0 A / 1000 N / 1422 mm Hub
Synchronantrieb
Klapparm-Fensterantrieb für NRA-/RWA- und kontrollierte natürliche Lüftungsanwendungen.
Flexibler Einbau an Haupt- und Nebenschließkanten.
Geeignet für Rahmen- und Flügelmontage an ein- und auswärts öffnenden Flügel/Klappen im Dach und in der Fassade.
Mit integrierter, programmierbarer SICO Abschalttechnik mit Mikroprozessor und SICO-PLUG Anschlussstecker.
Technische Daten:
Bemessungsspannung: 24 V DC (- 15 % / + 25 %)
Restwelligkeit: max. 500 mV
Bemessungsstrom: 6,0 A
Einschaltdauer: 30% (ON: 3 min. / OFF: 7 min.)
Druckkraft: 1000 N
Zugkraft: 1000 N
Nennverriegelungskraft: 1200 N
Hublänge: 1422 mm
Laufgeschwindigkeit: 14,8 mm/s
Schutzart: IP54 (IP65 auf Anfrage)
Temperaturbereich: -5°C bis +75°C
Gehäuse: Aluminium Profilgehäuse EV1 eloxiert
Hebel: zweiarmig, Edelstahl
Anschluss: SICO-PLUG (ohne Anschlussleitung / -set)
Abschaltung: Integrierte Lastabschaltung mit Mikroprozessor
Potentialfreier Kontakt (frei einstellbar)
Abmessungen (LxBxH): 941 x 65 x 153 mm
Gewicht: 10,5 kg
Optionen:
- Anschlussleitung/ -set
- Befestigungskonsolen (Auswahl je nach Profiltyp und Montageposition)
- Beschichtung nach RAL oder DB
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Klapparm² PA-KL²-DUO-100/1422-S
Artikelnummer: M2 2027 S
WEEE-Reg.-Nr.: DE 97535049
