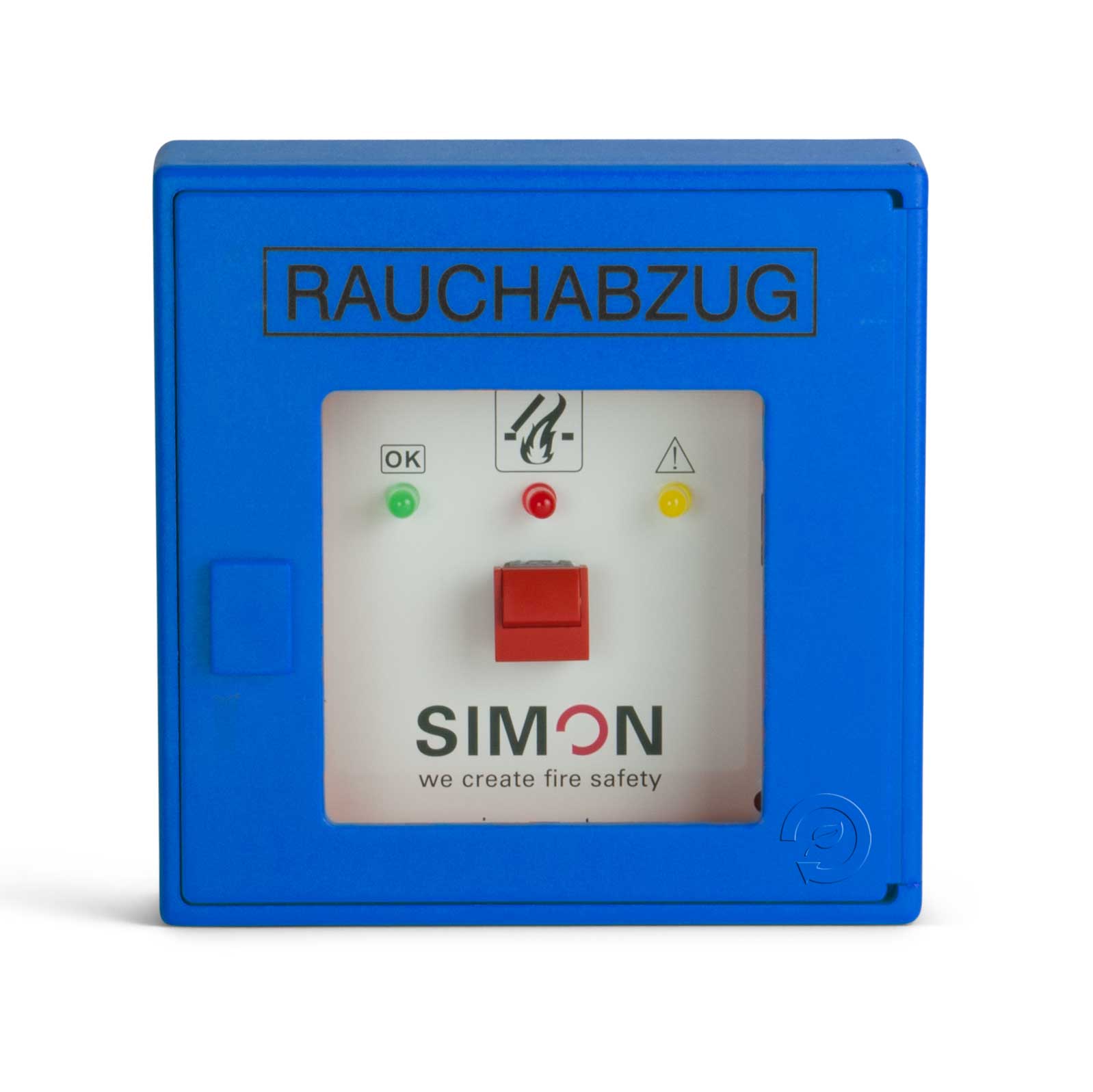

Die elektrischen Handansteuereinrichtungen Typ HE 080, HE 081, HE 082, HE 086 und HE 087 werden als Haupt- bzw. Nebenbedienstelle, entsprechend der DIN 18232/2 und der LBO, in Rauch- und Wärmeableitungsanlagen eingesetzt. Der Wärme- und Rauchabzug-Taster dient dazu, im Brandfall die jeweilige elektrische Steuereinrichtung manuell anzusteuern und dadurch die Rauchableitung zu aktivieren.

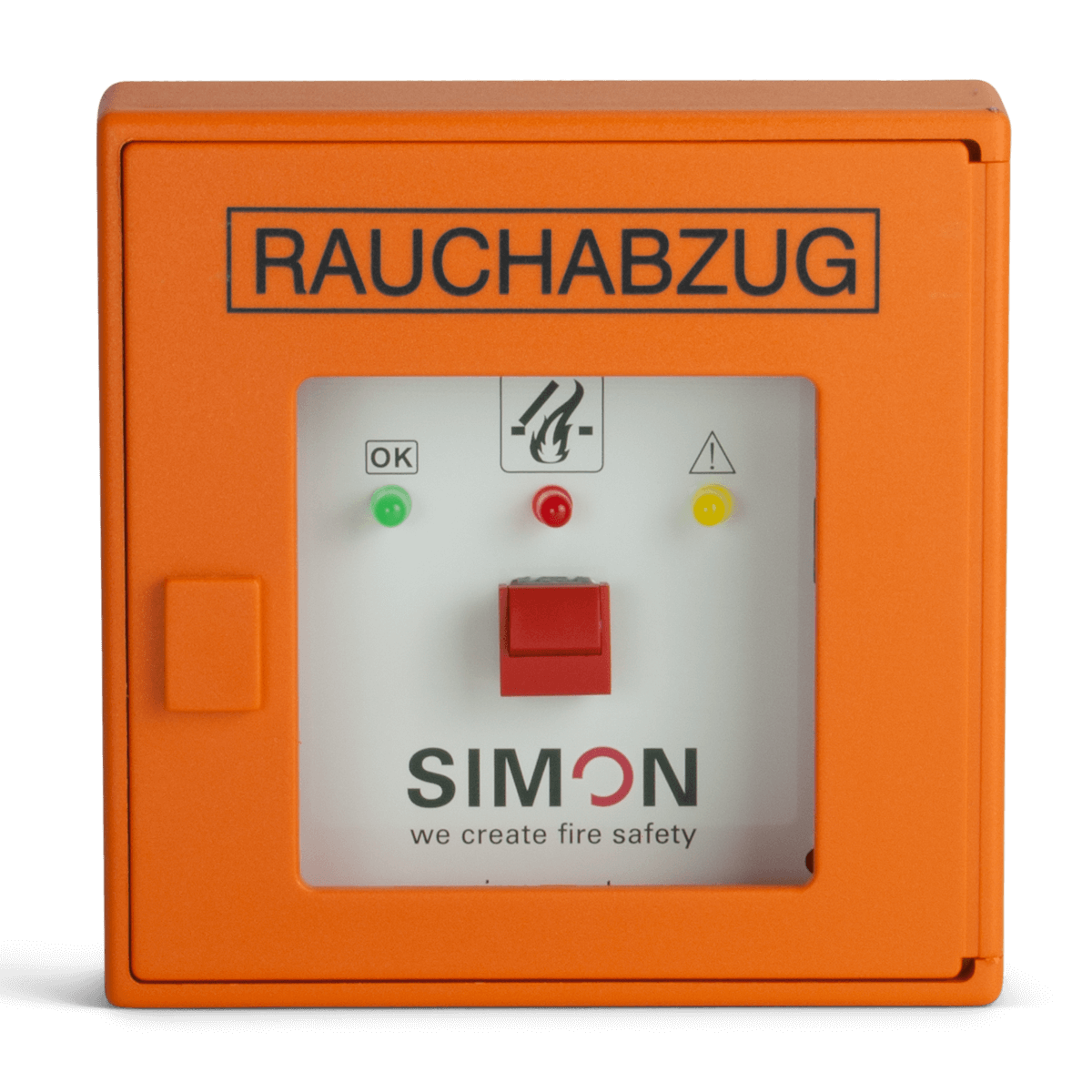

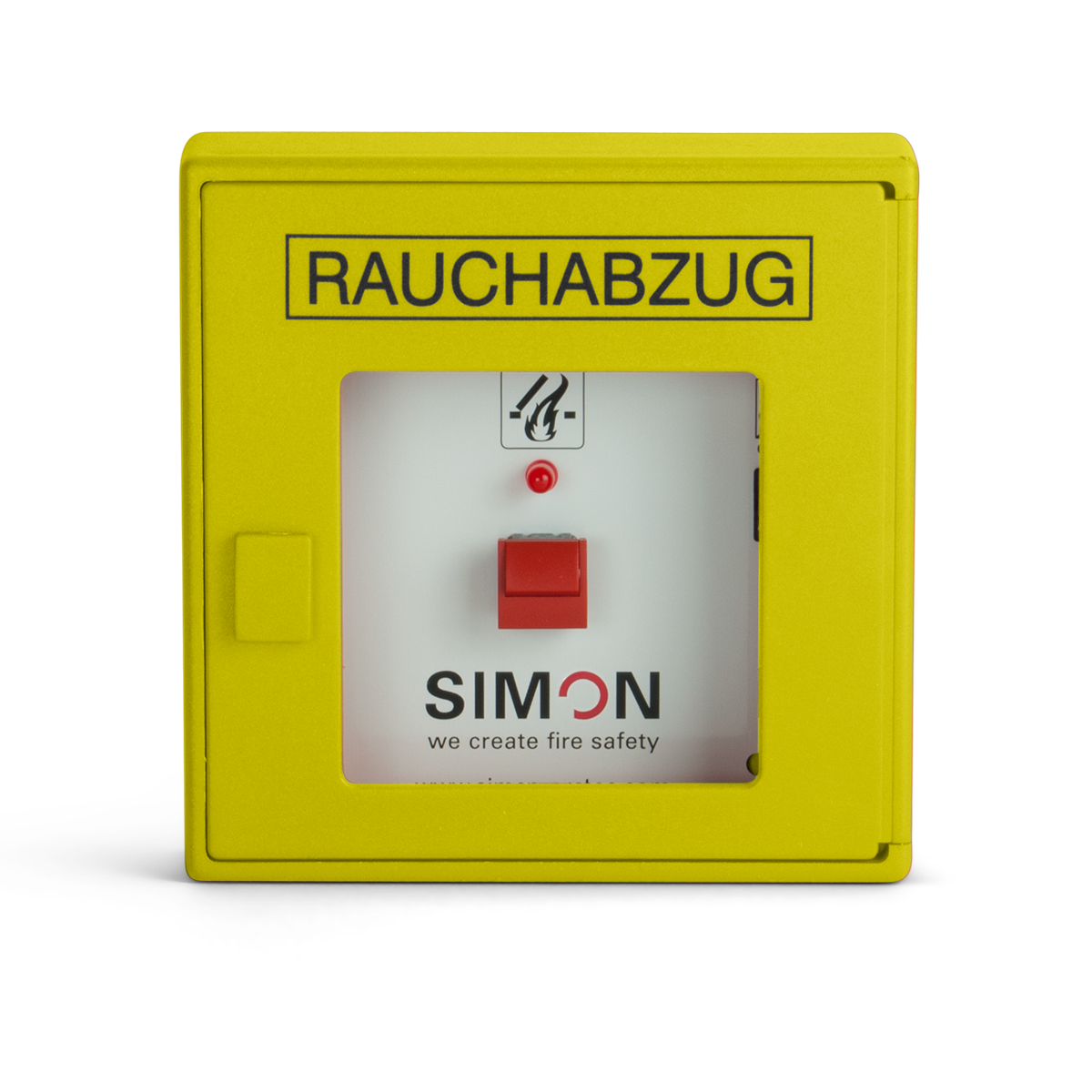

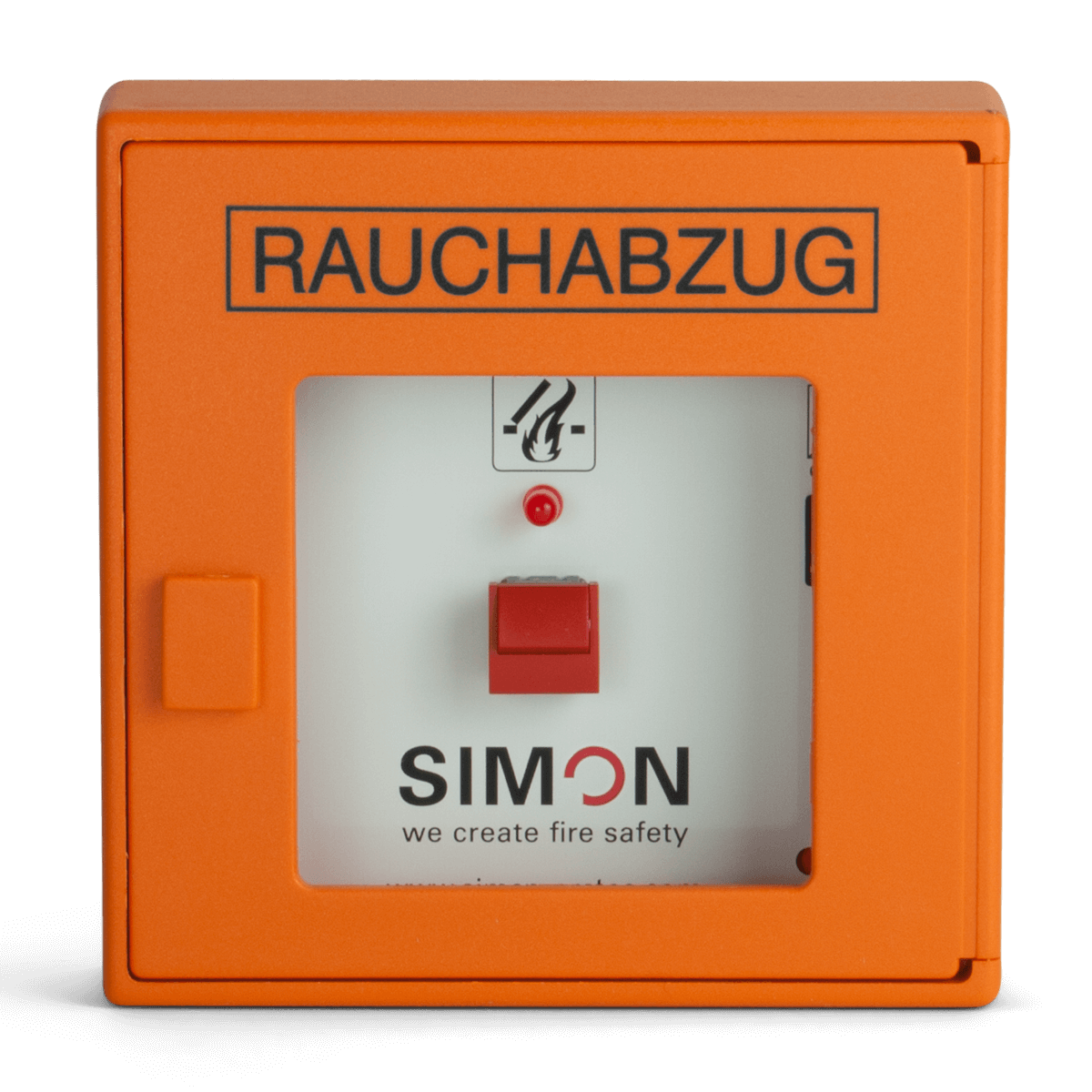

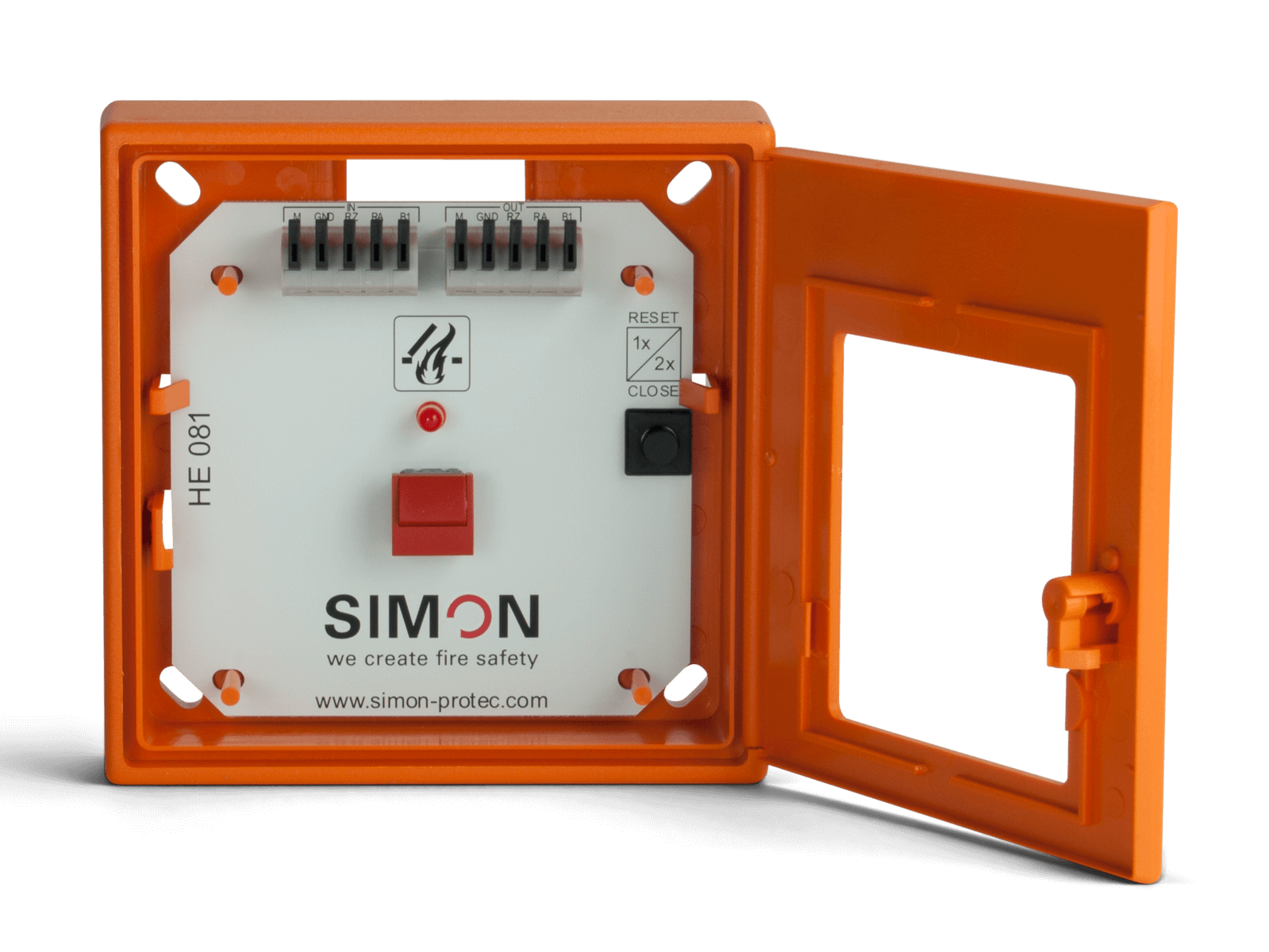

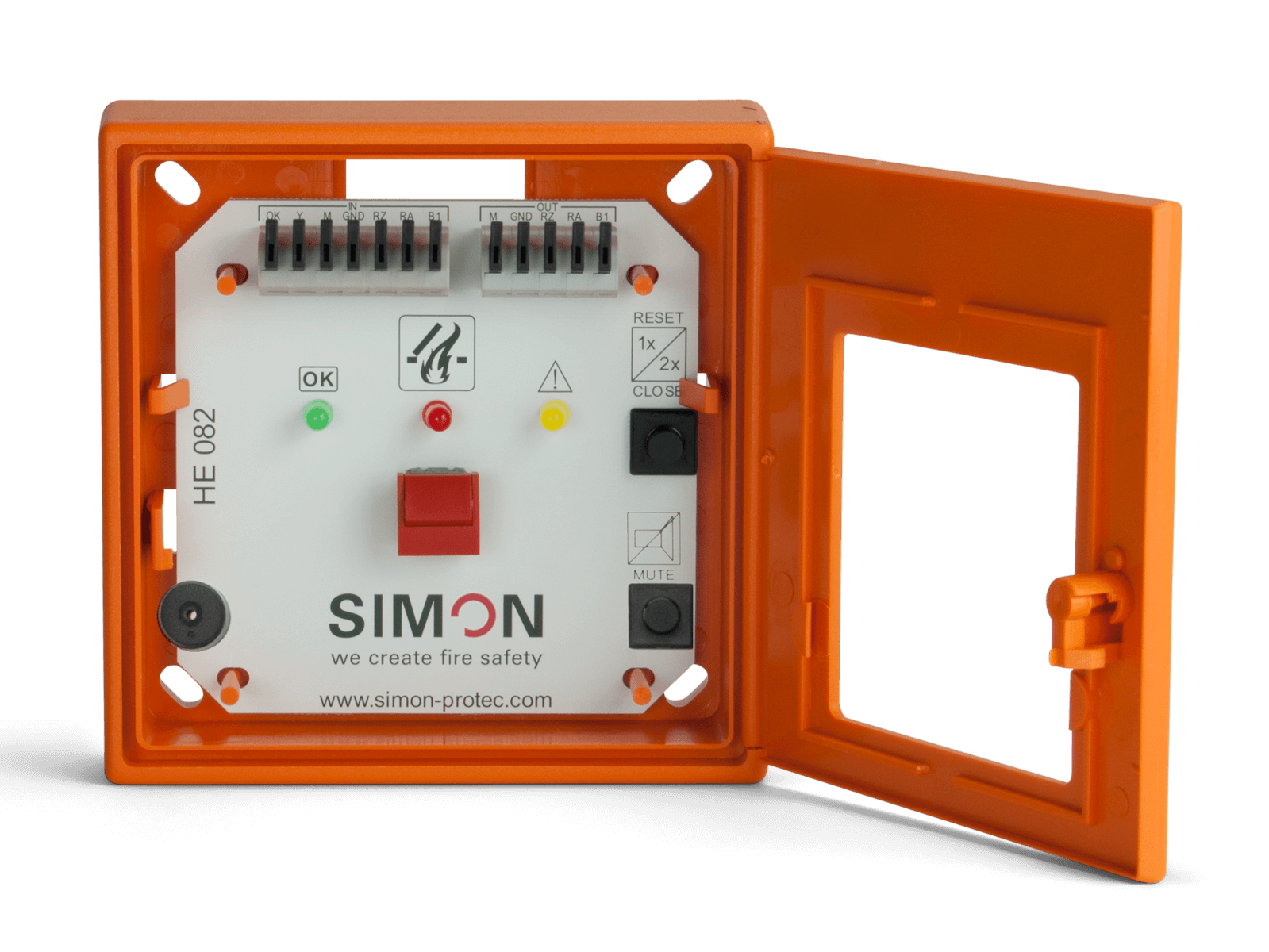

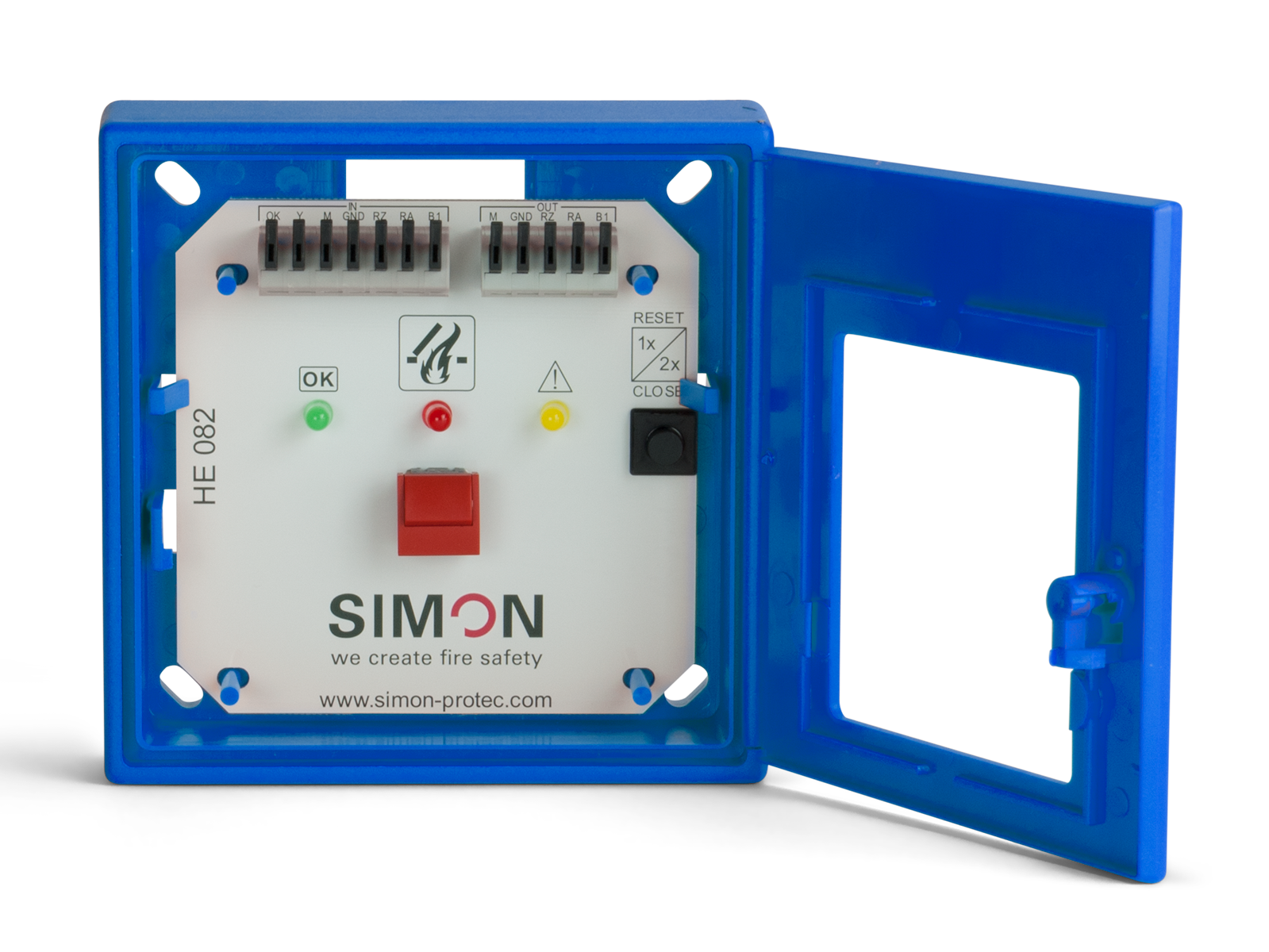

Version HE-080 wird mit einem integrierten Summer ausgeliefert, der im Alarm- und Störungsfall ein akustisches Signal ausgibt. Das Signal kann mit der Mute-Taste zurückgesetzt werden. Optional ohne Summer wird die Hauptbedienstelle als HE-082 / HE 087 angeboten (ersetzt den HE-075). Für die weiteren Auslöseorte des Rauchabzugs muss die Nebenbedienstelle HE-081 / HE 086 (eine LED: RWA - ersetzt den HE-076) ohne Summer verwendet werden.
Handansteuereinrichtung im Überblick:
Matchcode | Elektrische Handansteuereinrichtung |
Produktname | Elektrische Handansteuereinrichtung |
Eigenschaften | RWA |
Eingangsspannung | 24 V DC |
Gewicht | ca. 0,25 kg |
Montageart | aufgesetzt |
Gehäuse | Aufputz-Kunststoffgehäuse entsprechend DIN 14655 / DIN EN 12101/9 / 125 x 125 x 35 mm Optional im Unterputzgehäuse: mit Drehtür, Einschlagscheibe und Schlüssel |
Artikelnr. | Matchcode | |
---|---|---|
A3 10035 | HE 080 | |
A3 10045 | HE 081 | |
A3 10055 | HE 082 | |

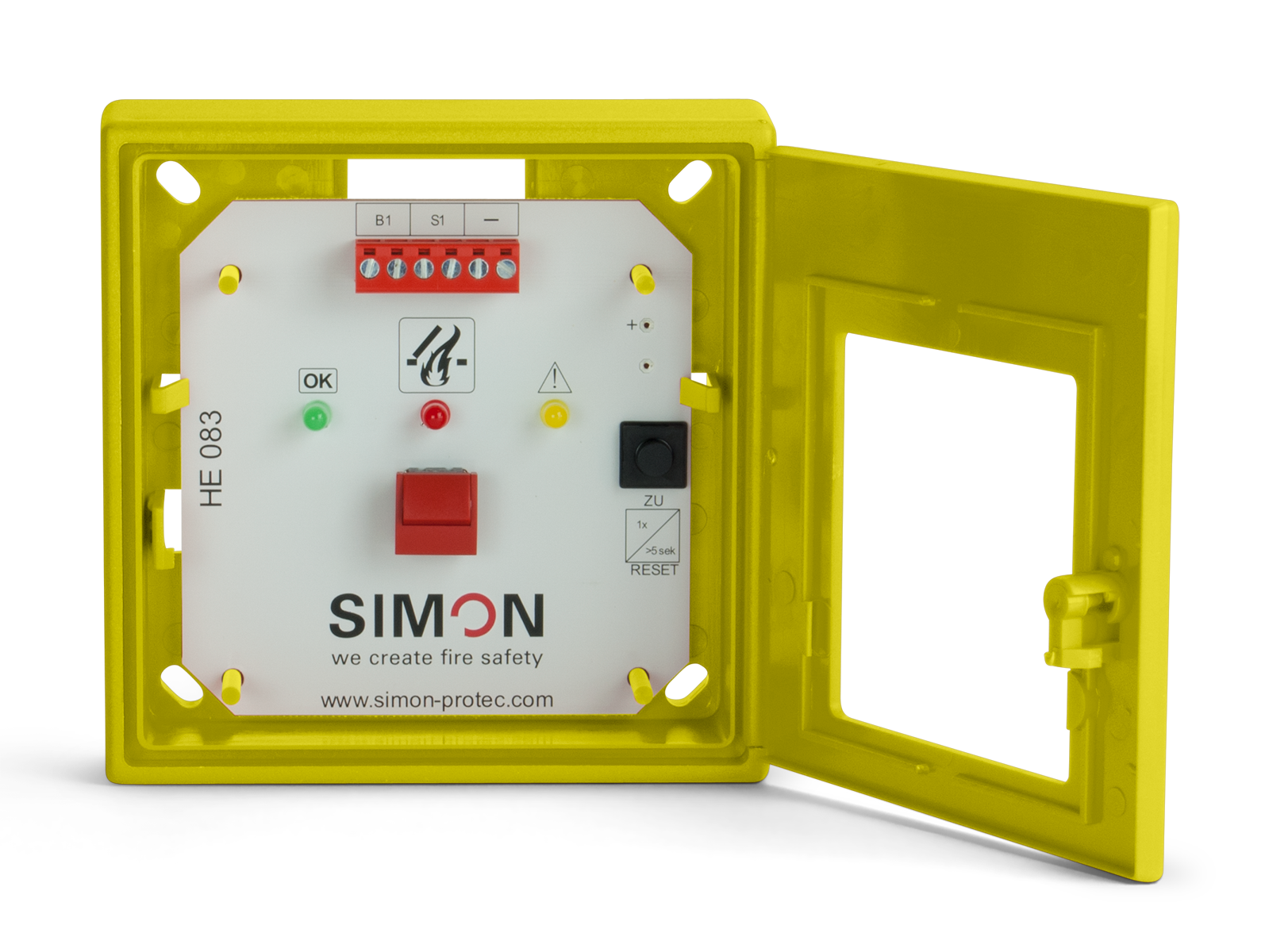

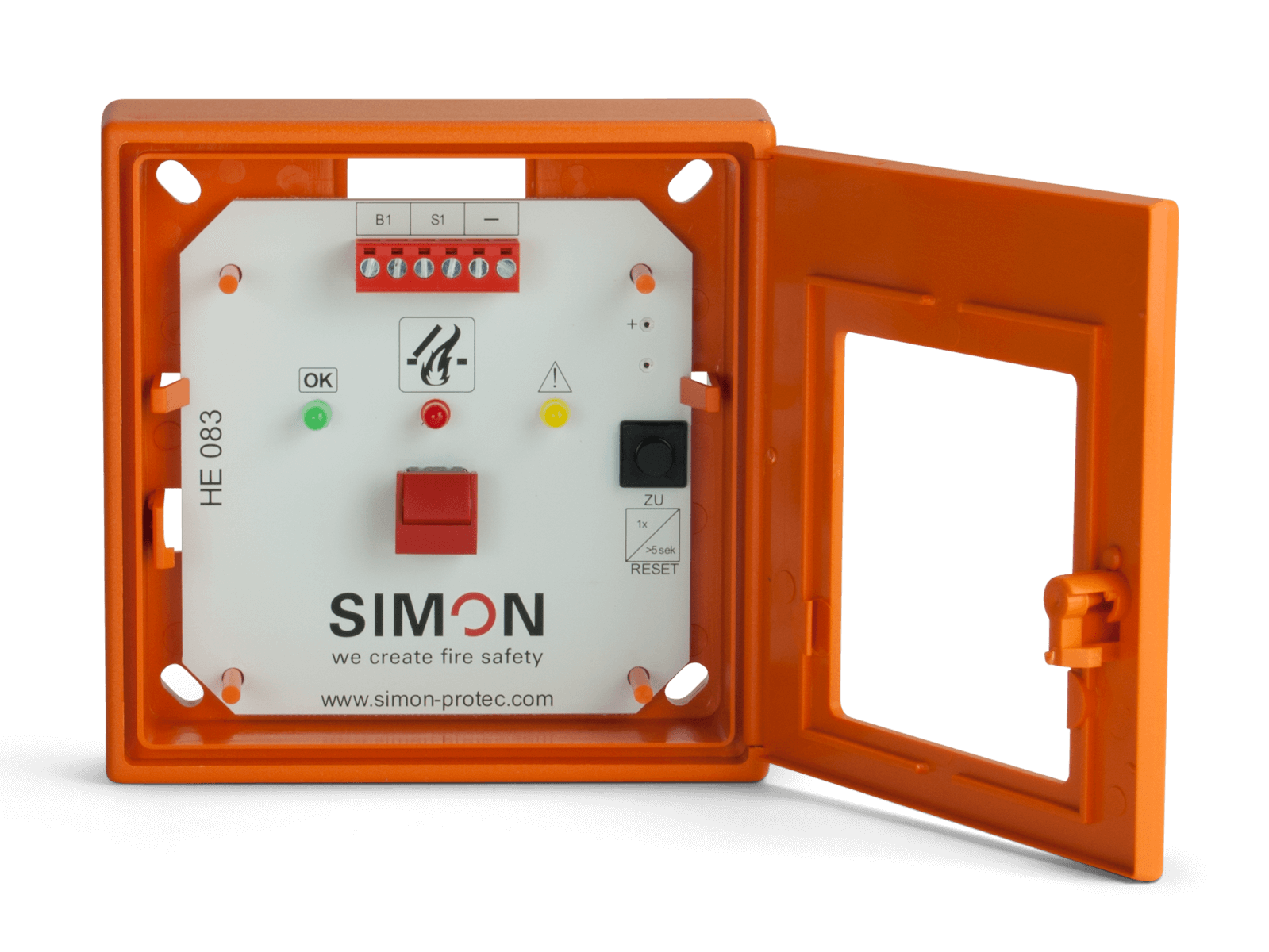

A3 10065 | HE 083 | |
A3 2001 A | HE 07X/-08X Gelb | |
A3 2002 A | HE 07X-/08X Blau | |
A3 2003 A | HE 07X/-08X Grau | |
E 10019 | DINSCHL |
