| Eingangsspannung | 24 V DC |
| Nennstrom | 2.0 A / 2.6 A / 3.0 A |
| Hublängen | 530, 710, 960, 1200 mm |
| Max. Zug- / Druckkraft | 500 N / 750 N / 800 N / 1000 N |
| Laufgeschwindigkeit | ca. 14 mm/s |
| Schutzart | IP 54 / IP 65 auf Anfrage |
| Einschaltdauer | 30 % |
Klapparm² Antriebe- Premium RWA Fensteröffner

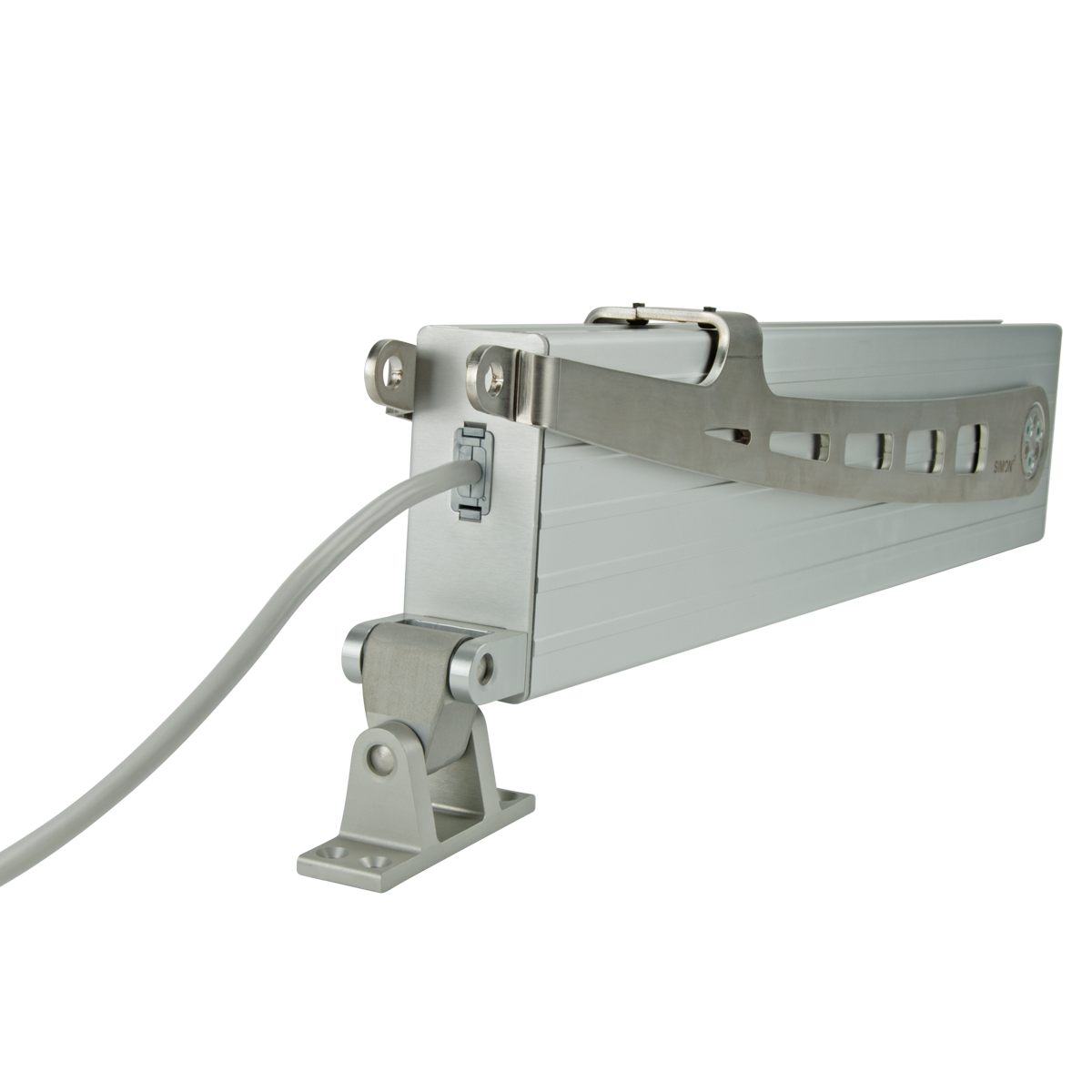

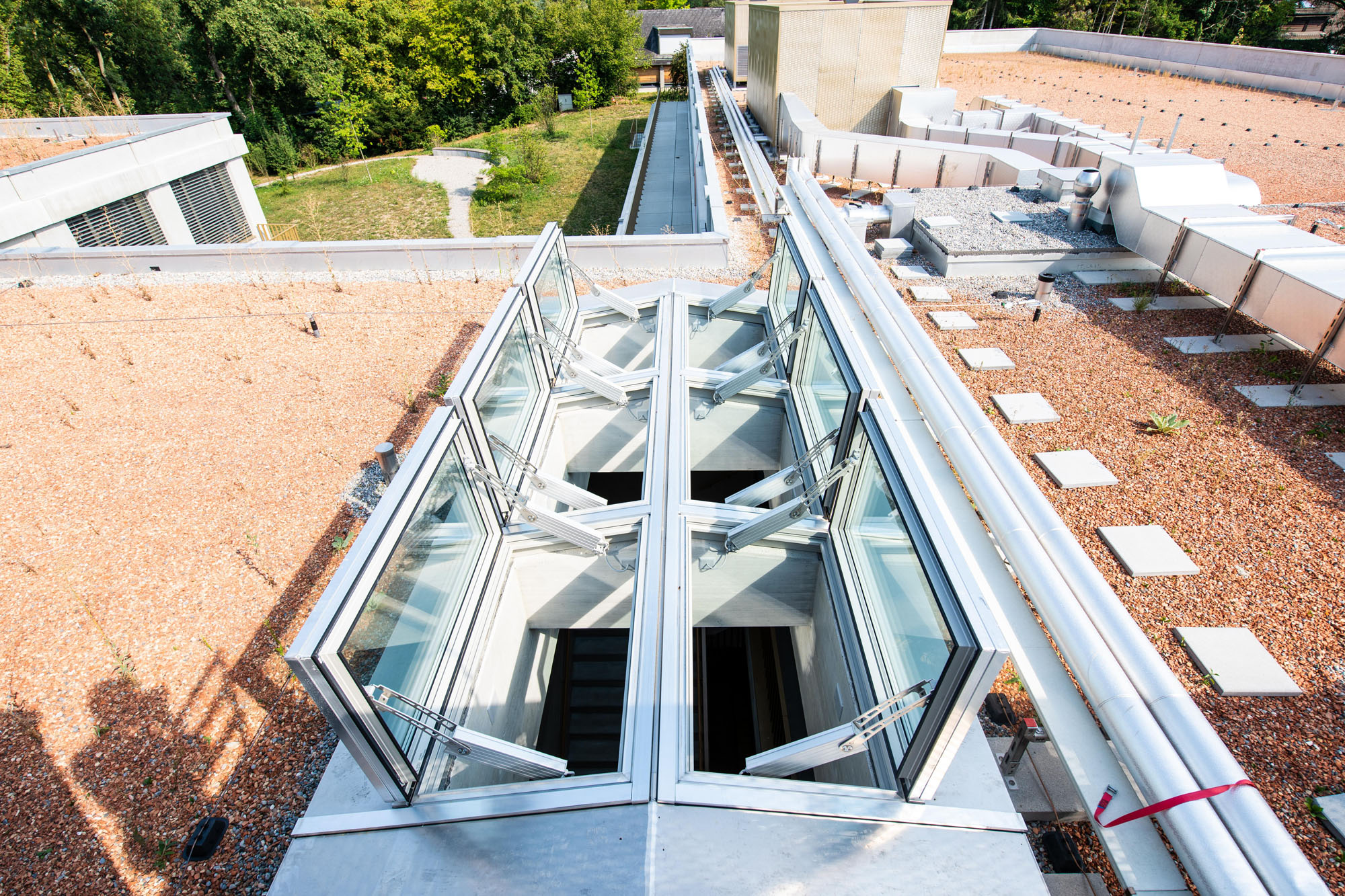

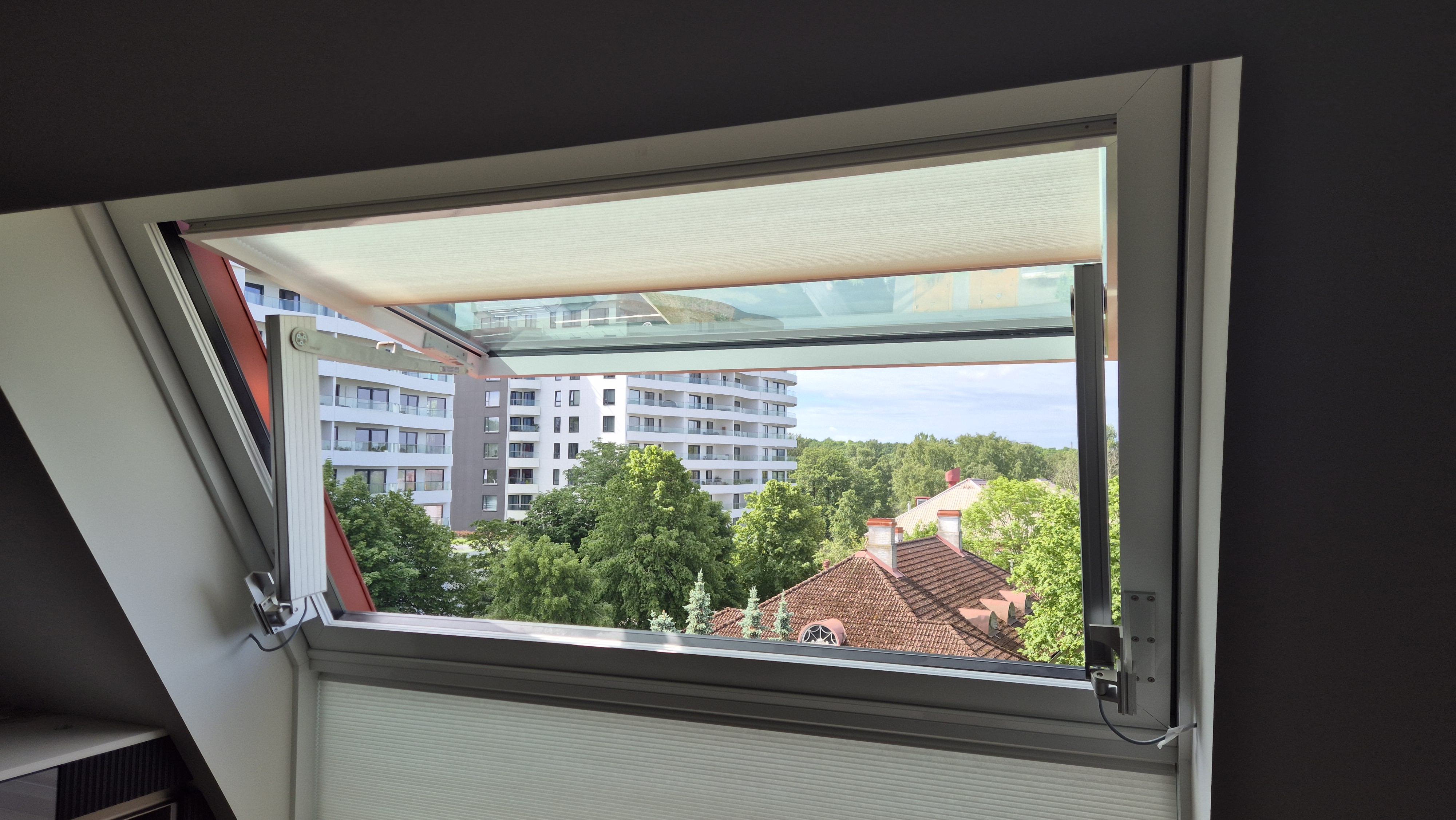

Der Klapparm ist die Premium Antriebstechnik zur elektromotorischen Fensteröffnung an Fassade und Dach. Er ist nicht nur konzipiert und geprüft für den Einsatz zum Rauch- und Wärmeabzug, sondern auch für die kontrollierte natürliche Lüftung. Antriebe des Typs „Klapparm“ haben eine besondere Kinematik und ihr Hochleistungsgetriebe (> 20.000 LW) in Verbindung mit den Edelstahl Hebelarmen ist sehr widerstandsfähig gegen wechselnde Lasten (Wind, Schnee). Besonders das symmetrische Design und im geschlossenen Zustand das kleine Einbaumaß machen diesen automatischen Fensteröffner ideal für Projekte mit einem hohen ästhetischen Anspruch – insbesondere für große und schwere Fenster. Alle Klapparm Antriebe sind nach der DIN EN 12101-2 zusammen mit verschiedenen Profilserien für die Verwendung als natürliches Rauch- und Wärmeabzugsgerät geprüft und zertifiziert. Der Anschluss erfolgt über den SICO-PLUG Anschlussstecker. Dieser beinhaltet die SICO BUS Programmierschnittstelle, über welche Parameter wie Öffnungshub und Kraft parametriert und weitere Statusmeldungen ausgelesen werden können. Produkte der PA-Serie sind in verschiedenen Ausführungen jeweils als Solo- und Synchronfähiger Antrieb verfügbar. Sie lassen sich untereinander in Synchrongruppen sowie zur Fernbedienung mit RWA-Zentralen und der Gebäudeleittechnik vernetzen. Alle Klapparm² Antriebe zeichnen sich für die geringe Stromaufnahme durch einen sehr hohen Wirkungsgrad aus und senken dadurch dauerhaft laufende Betriebskosten.

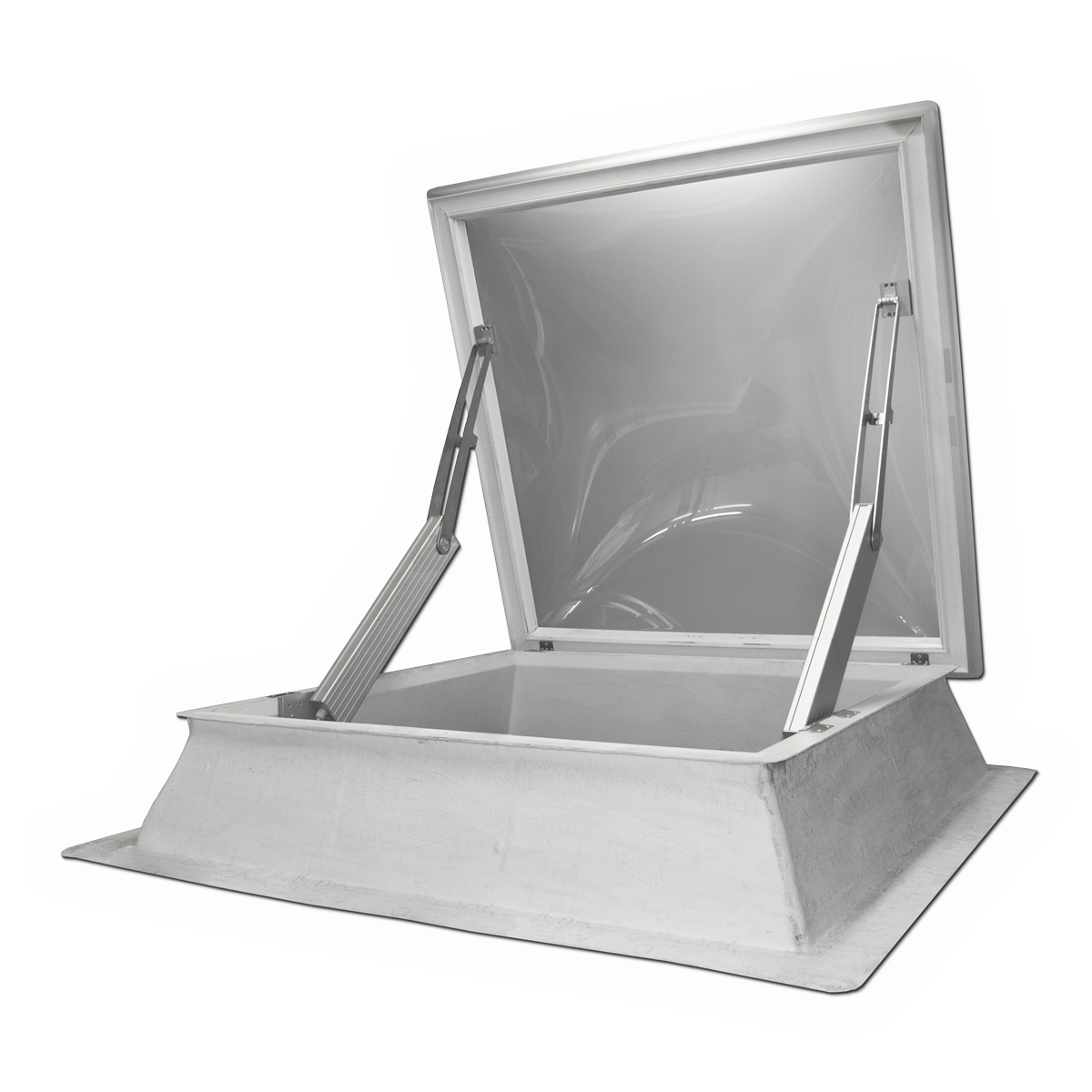

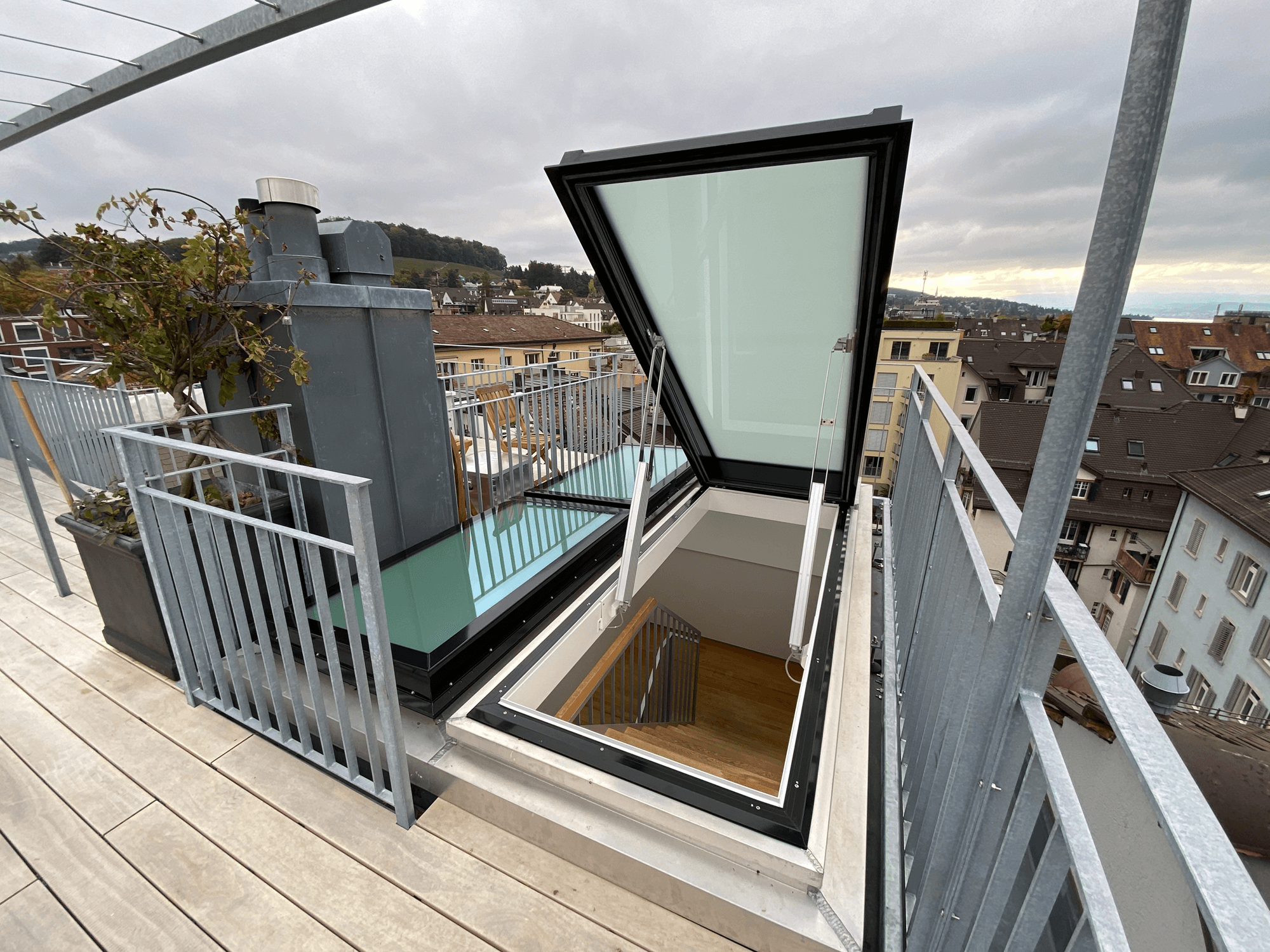

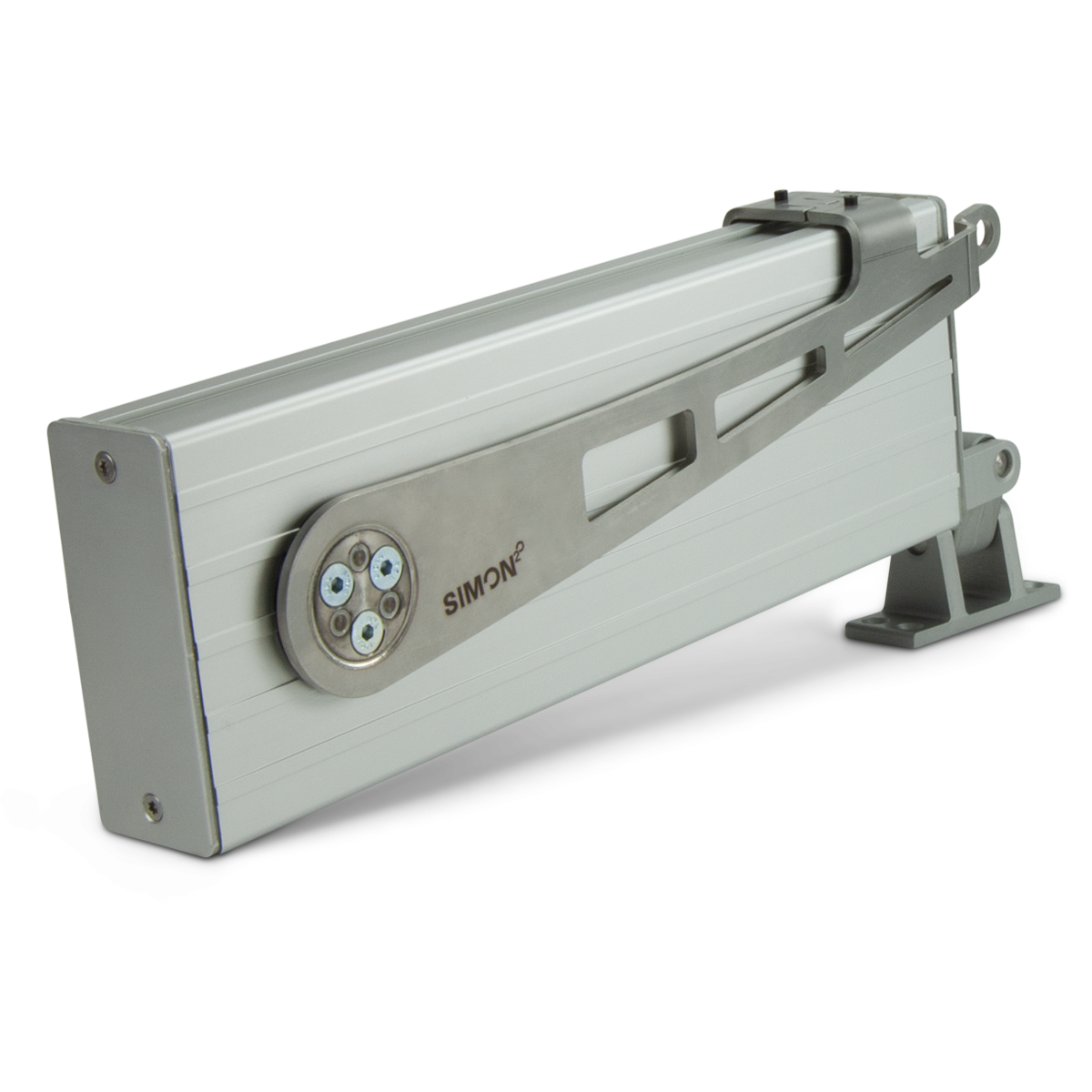

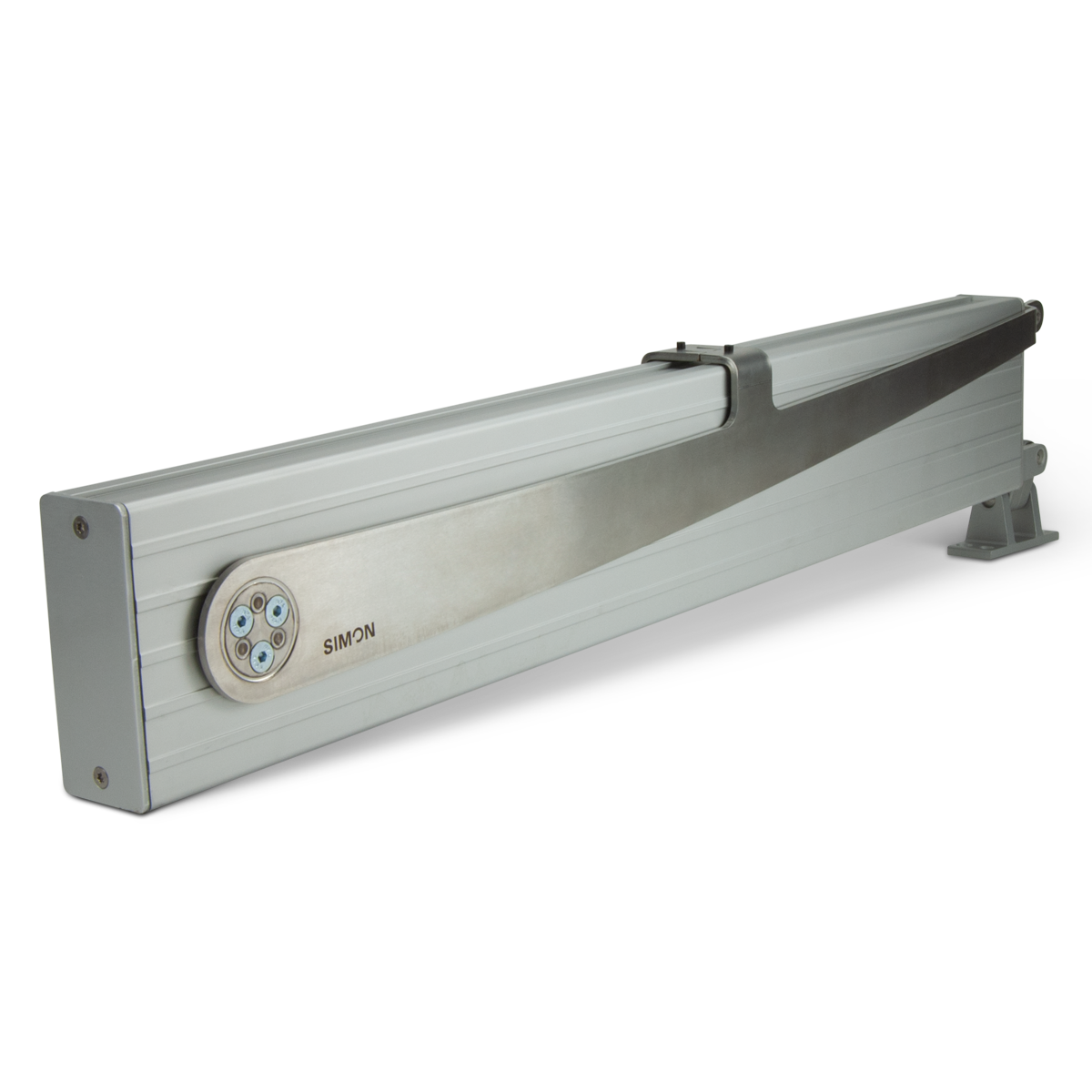

Der Klapparm² PA-KL² ist ein elektrischer Öffnerantrieb für Fenster und Klappen im Brandfall sowie zur täglichen natürlichen Be- und Entlüftung. Der Klapparm² besitzt ein Hochleistungsgetriebe, welches mehr als 20.000 Lastwechsel übersteht. Große Öffnungswinkel bei Öffnungszeiten < 60 Sekunden ermöglichen eine schnellere Lüftung und Entrauchung. Die Zahl der notwendigen Öffnungselemente in einem Raum kann dadurch erheblich reduziert werden. Bis zu 1.000 N Kraft bringt der Klapparm PA-KL². Dadurch ist der Antrieb für extrem große und schwere Elemente, auch bei gleichzeitiger ungünstiger Krafteinleitung, geeignet. Mit einem Hub von bis zu 1.200 mm kann der Antrieb sehr gut zur Automatisierung von Dachausstiegen eingesetzt werden.
| Matchcode | PA-KL2 |
| Produktname | Klapparm² PA-KL² |
| Eigenschaften | 3 Jahre Garantie SICO Synchro RWA VENT Eingang 24 VDC NRWG tauglich |
| Eingangsspannung | 24 V DC |
| Nennstrom | 2.0 A / 2.6 A / 3.0 A |
| Eingangsspannungsbereich | - 15 % / + 25 % |
| Restwelligkeit | 500 mV |
| Hublängen | 530, 710, 960, 1200 mm |
| Max. Zug- / Druckkraft | 500 N / 750 N / 800 N / 1000 N |
| Klassifizierung | DIN EN 12101-2, DIN EN 60335-1, DIN EN 60335-2-103 |
| Abschaltung | Integrierte Lastabschaltung über Mikroprozessor |
| Laufgeschwindigkeit | ca. 14 mm/s |
| Schutzart | IP 54 / IP 65 auf Anfrage |
| Einschaltdauer | 30 % |
| Umgebungstemperaturbereich | 0 °C bis + 70 °C |
| Gewicht | ca. 5.5 kg |
| Montageart | aufgesetzt |
| Gehäuse | Aluminiumgehäuse E6 / EV1 eloxiert |
| Anschlüsse | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| Hub 530 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2006 | PA-KL²-K-50/530 | |
| M2 2006 S | PA-KL²-K-50/530-S | |
| M2 2007 | PA-KL²-K-80/530 | |
| M2 2007 S | PA-KL²-K-80/530-S | |
| Hub 710 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2001 | PA-KL²-50/710 | |
| M2 2001 S | PA-KL²-50/710-S | |
| M2 2002 | PA-KL²-80/710 | |
| M2 2002 S | PA-KL²-80/710-S | |
| M2 2003 | PA-KL²-100/710 | |
| M2 2003 S | PA-KL²-100/710-S | |
| Hub 960 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2004 | PA-KL²-M-75/960 | |
| M2 2004 S | PA-KL²-M-75/960-S | |
| Hub 1200 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2005 | PA-KL²-L-55/1200 | |
| M2 2005 S | PA-KL²-L-55/1200-S | |
