| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |

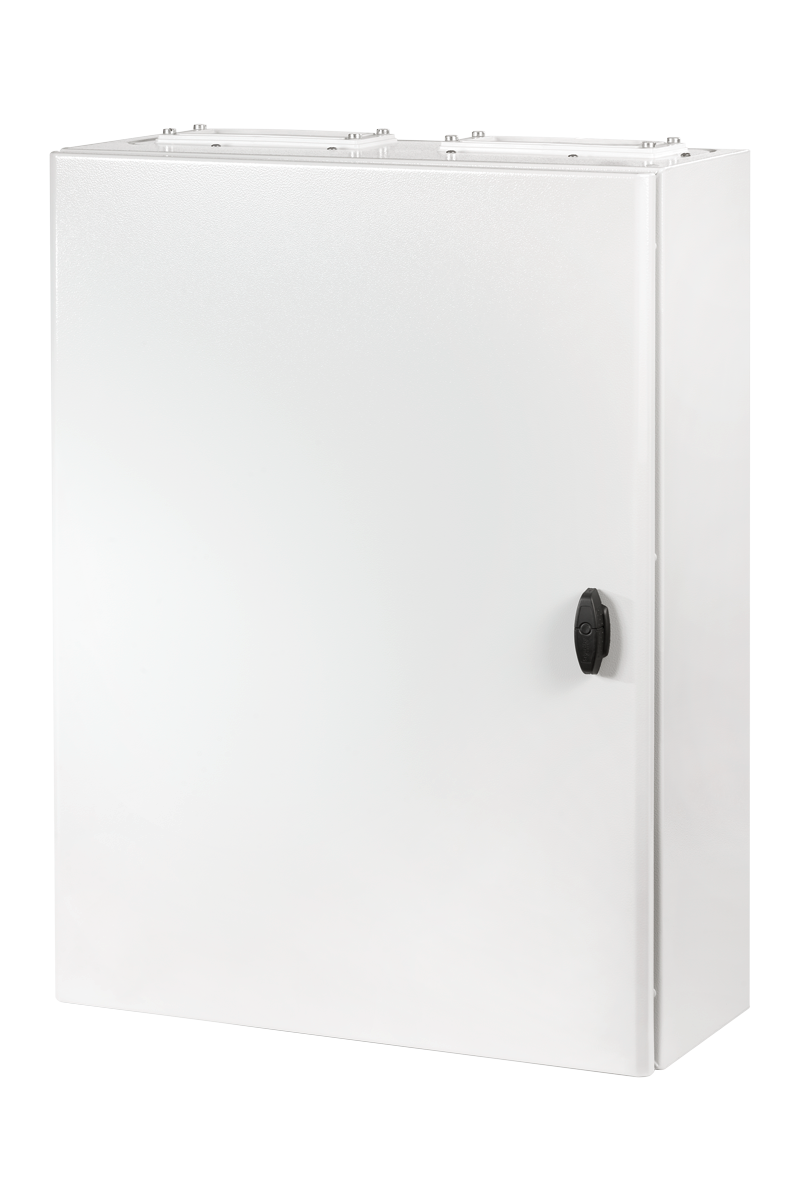

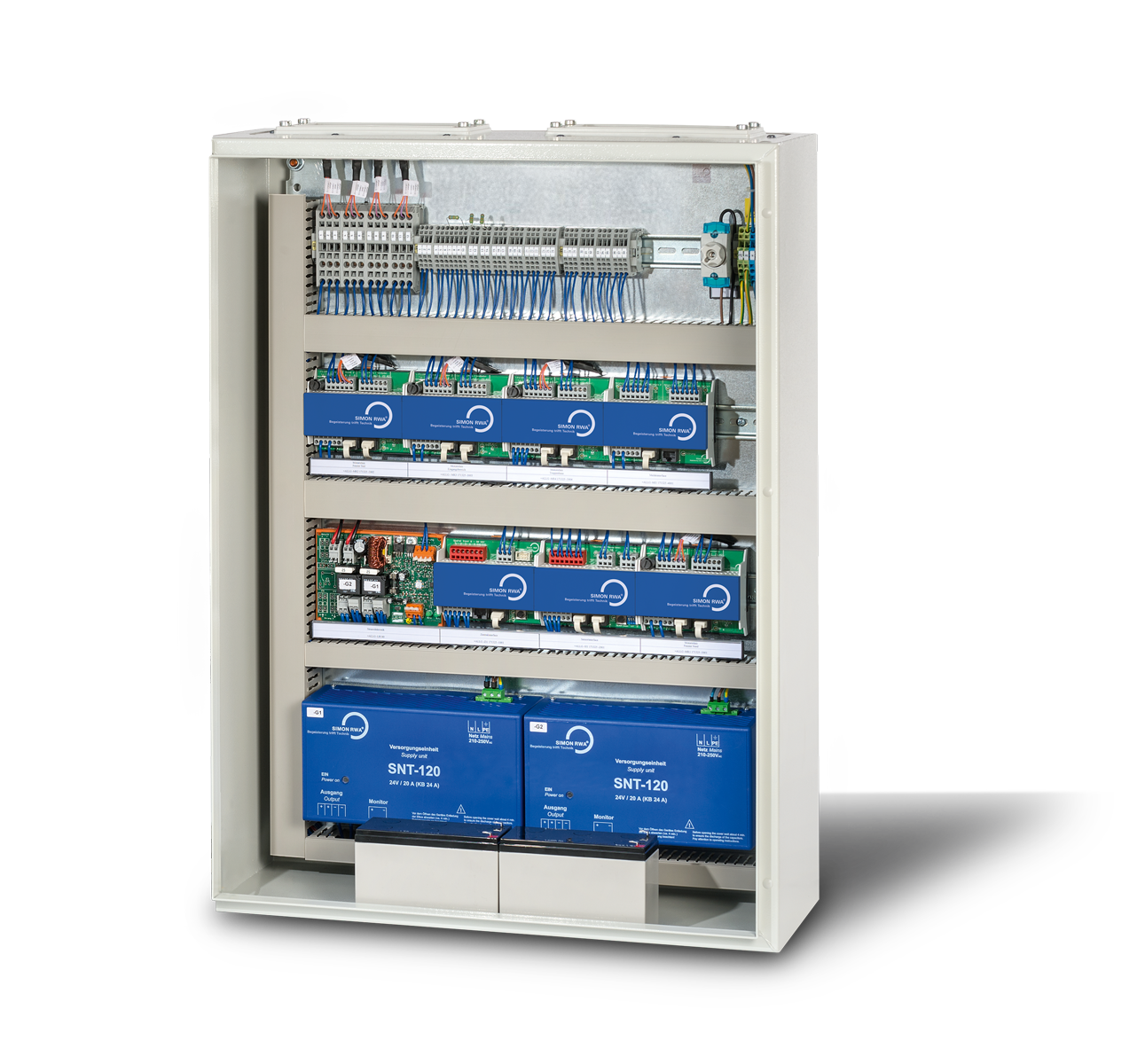

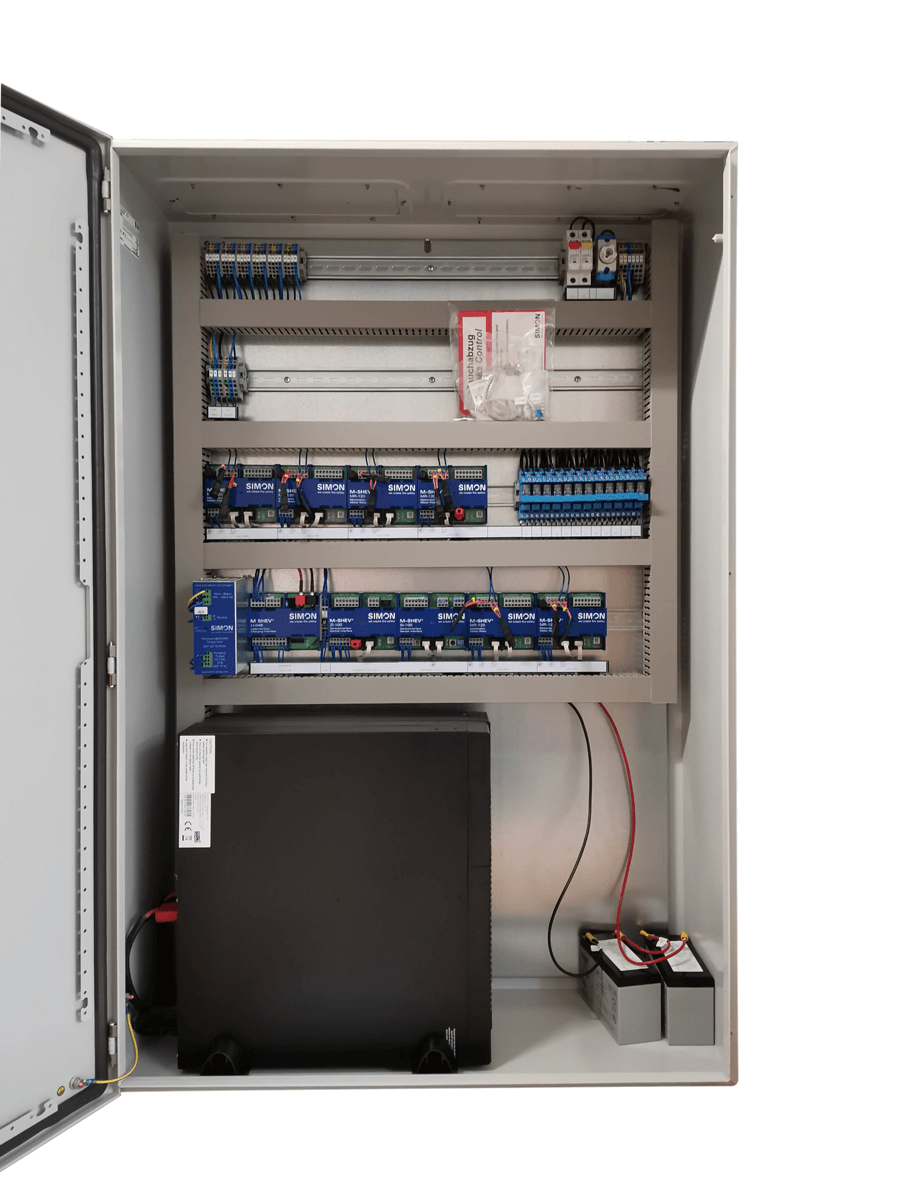

M-SHEV - die digitale RWA-Steuerung: Die M-SHEV ist eine modular aufgebaute RWA-Zentrale in einem Stahlblechgehäuse. Sie enthält die Energieversorgung, Notstromversorgung sowie die gesamte Steuer- und Regelelektronik. Präzise kontrolliert die Steuerung sicherheitsrelevante Eingaben über Sensoren wie Rauchmelder, Handauslösetaster oder Brandmeldeanlagen und führt anschließend die notwendigen Befehle aus. Die Steuermodule kommunizieren untereinander via BUS-Technologie.

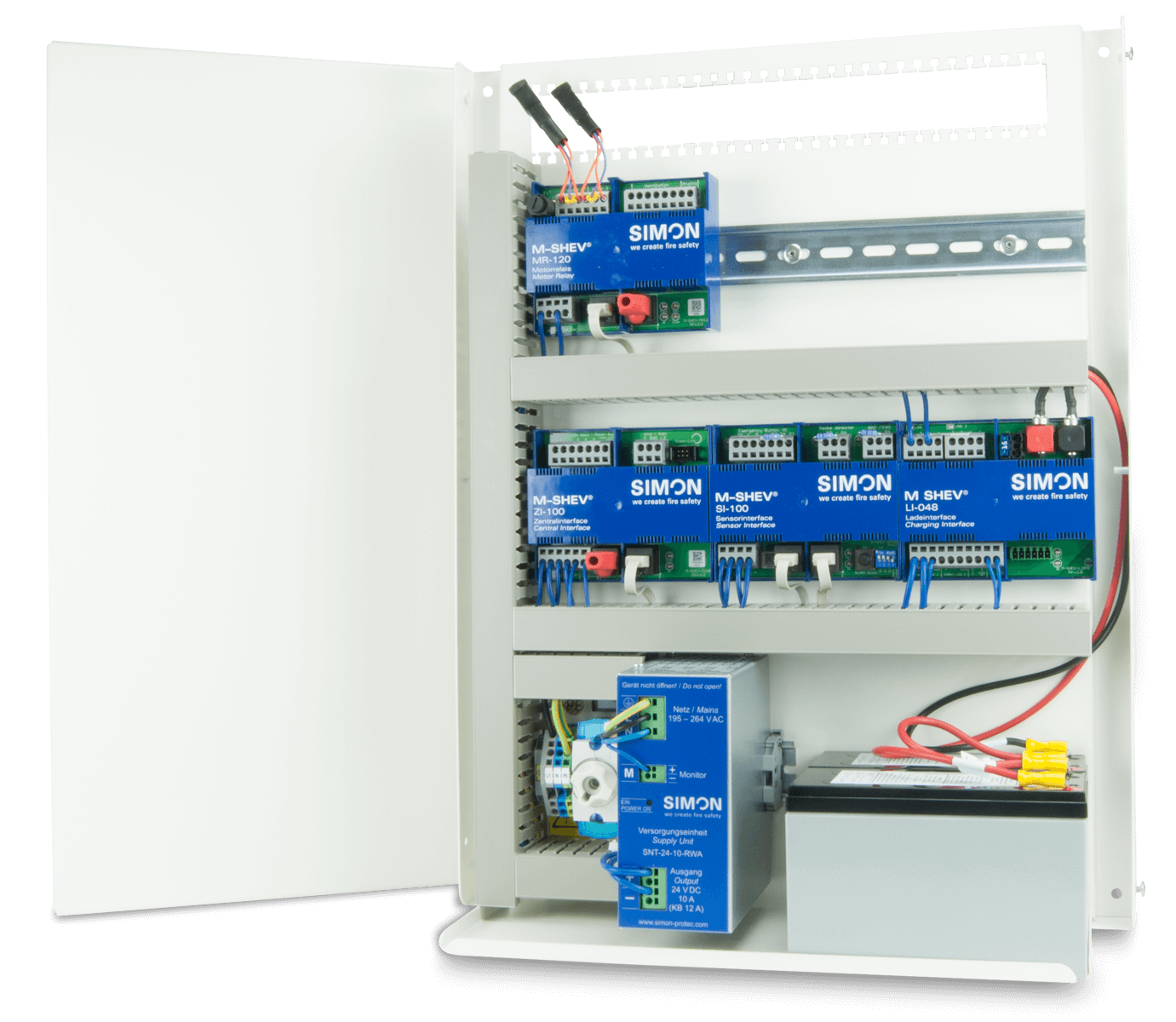

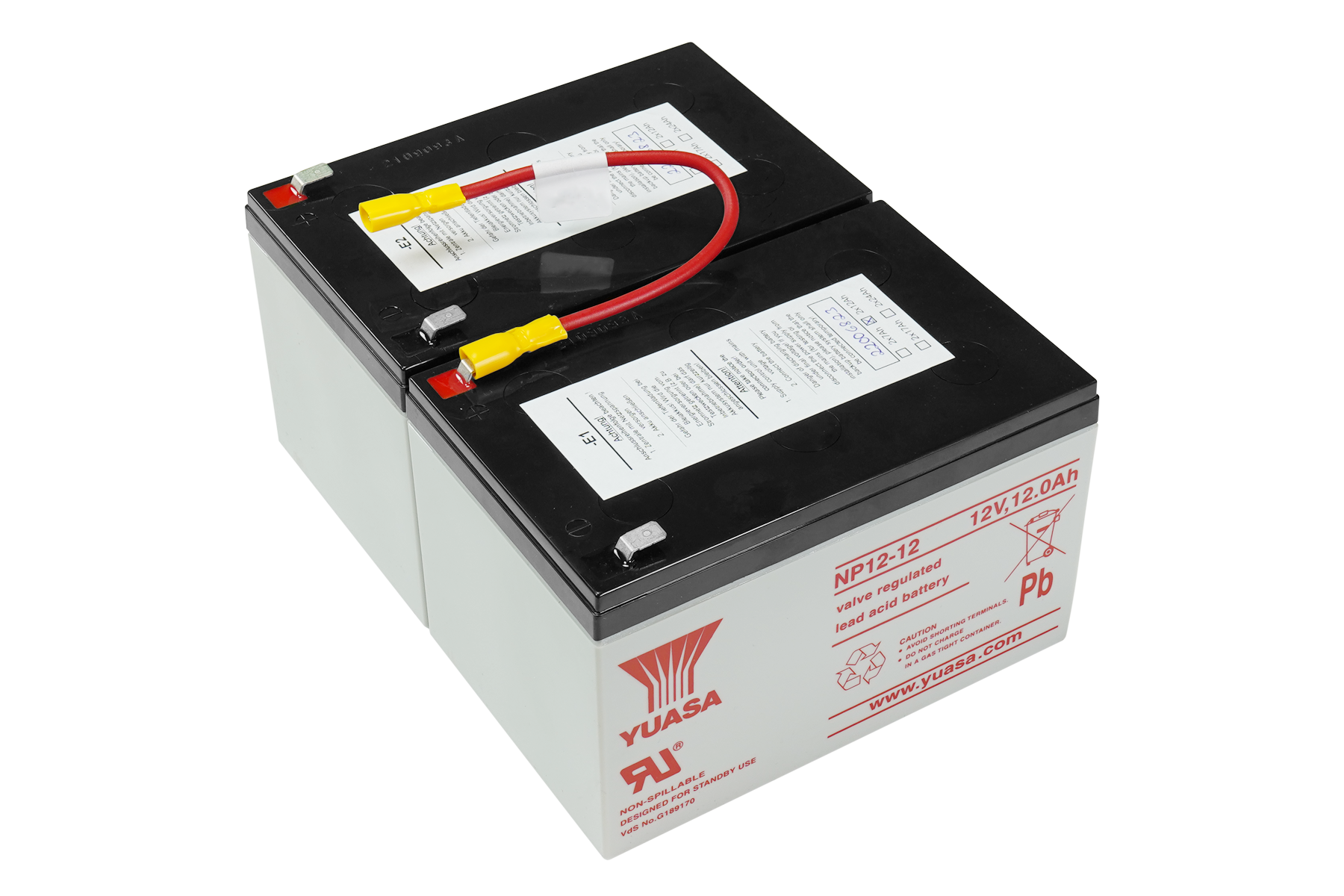

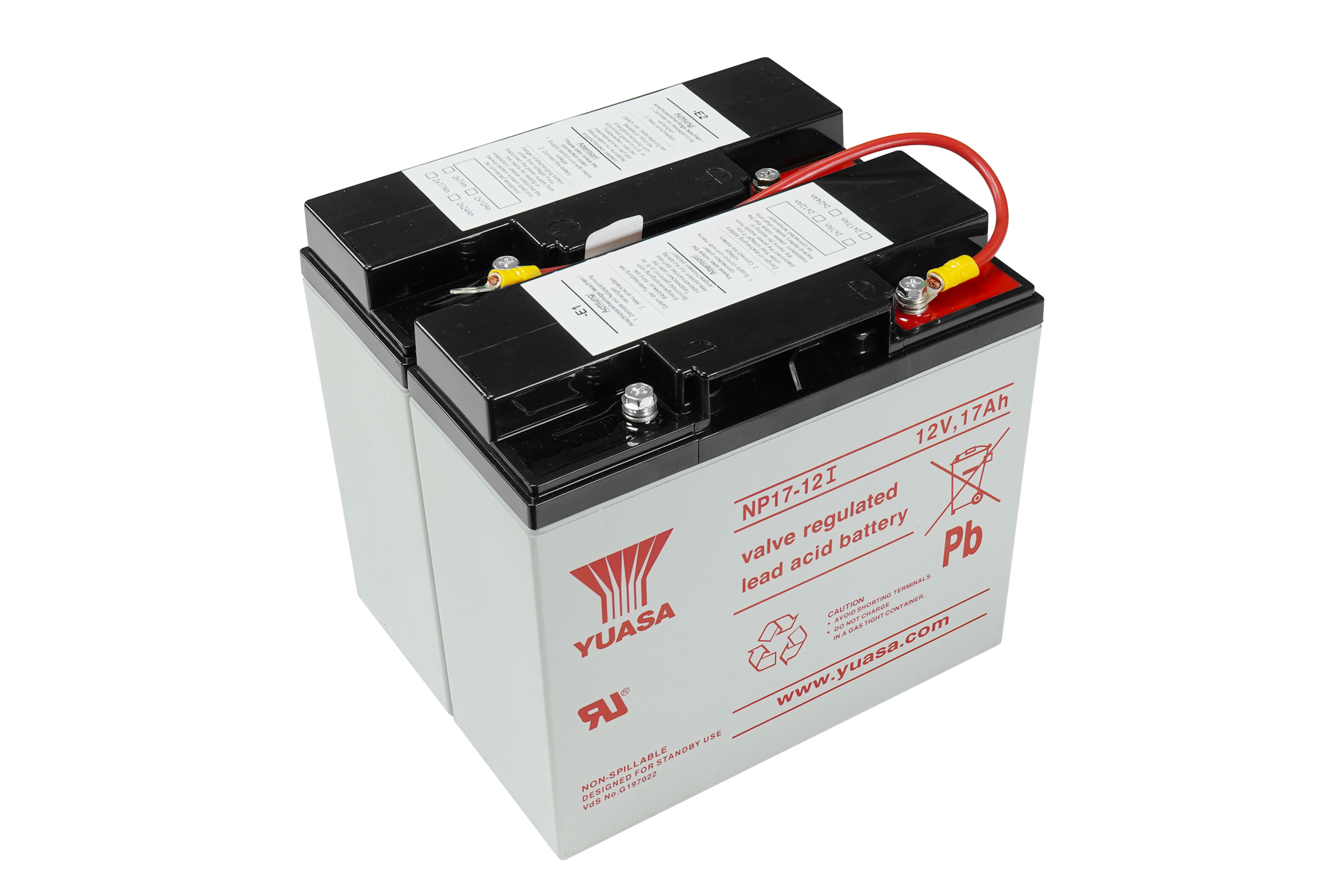

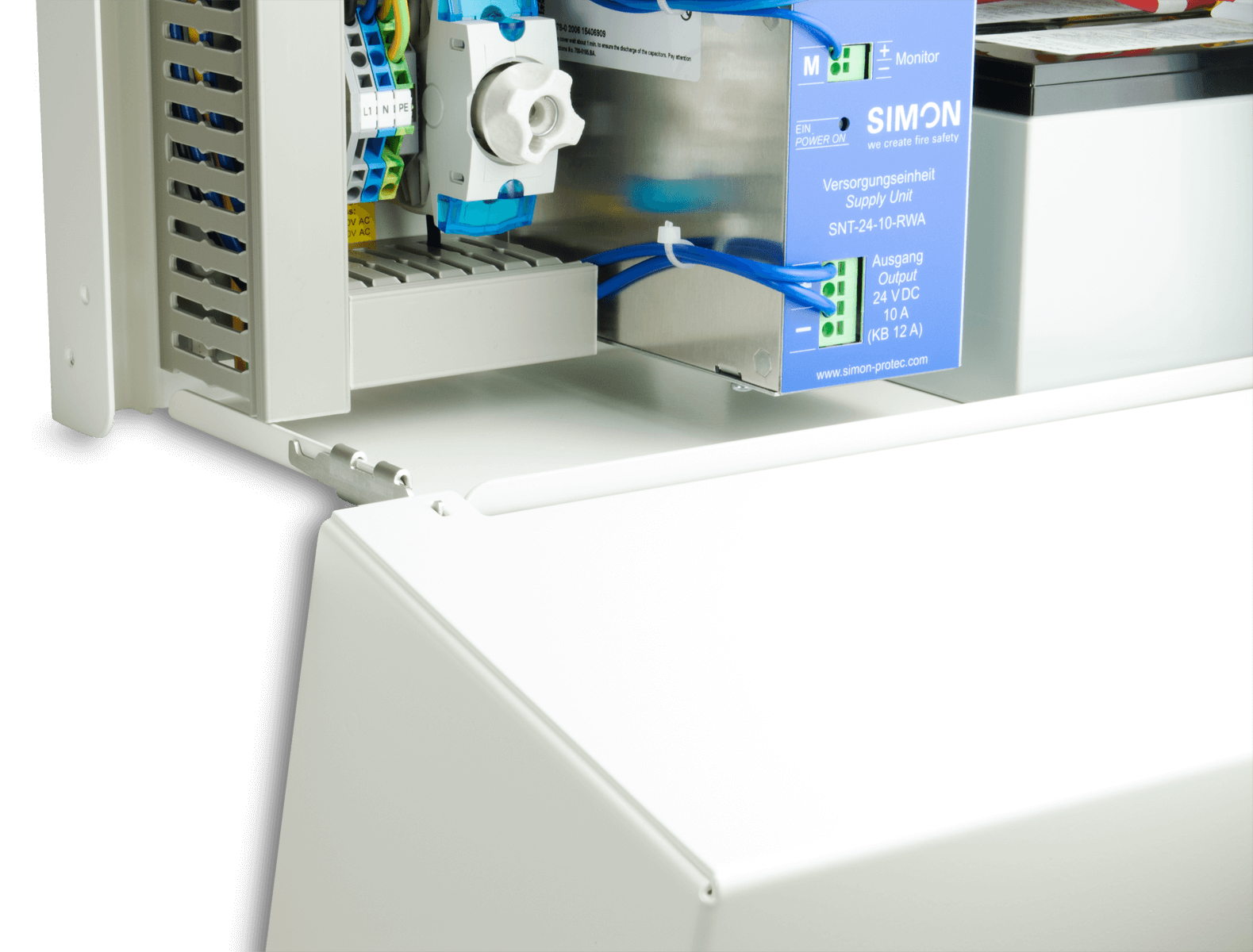

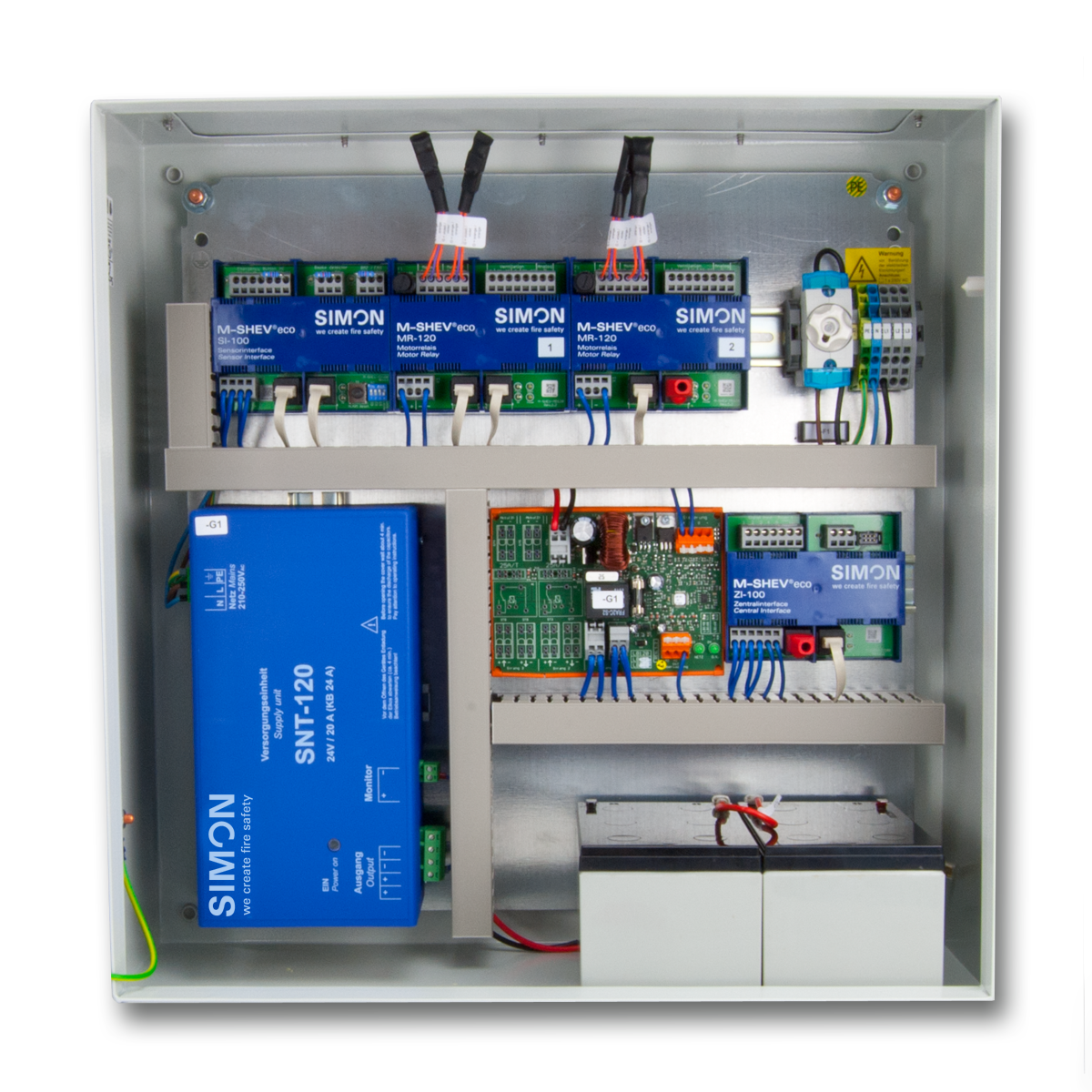

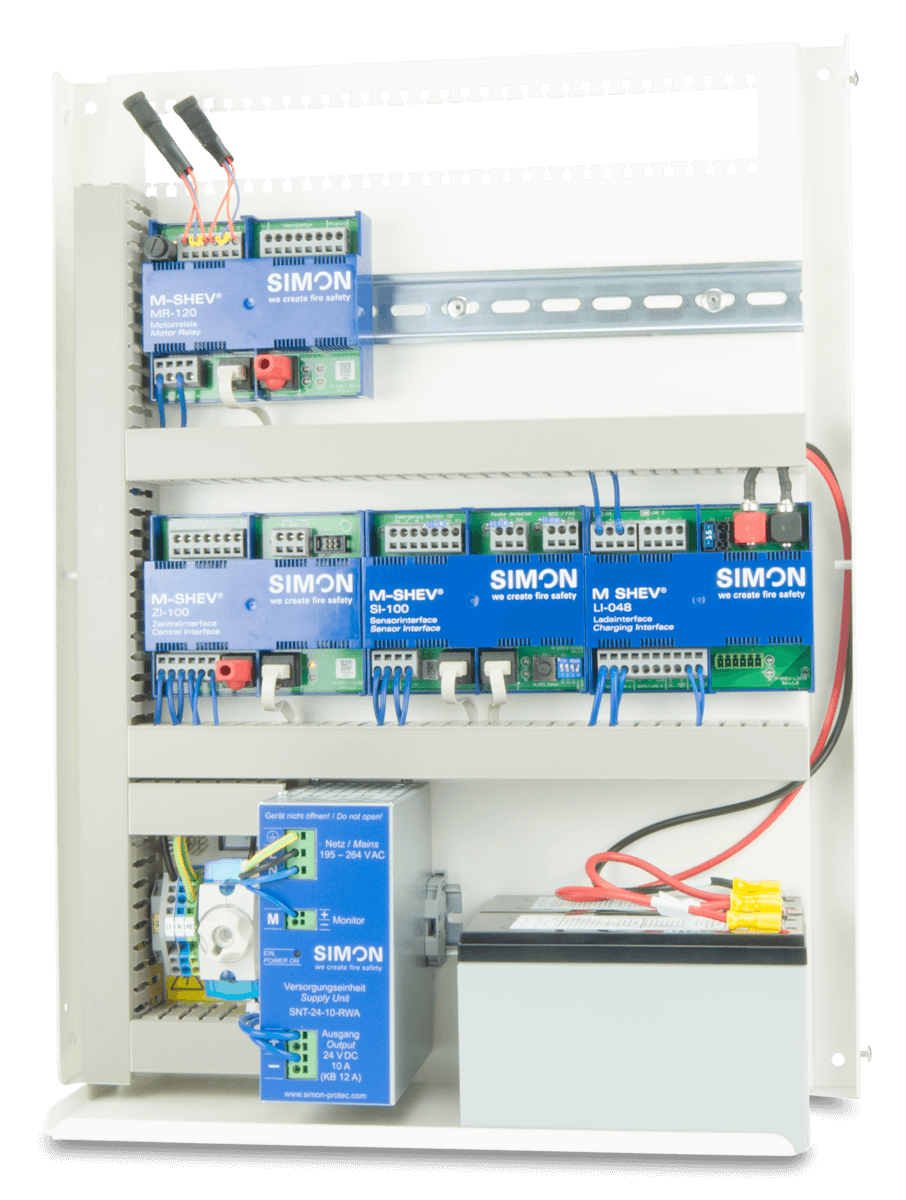

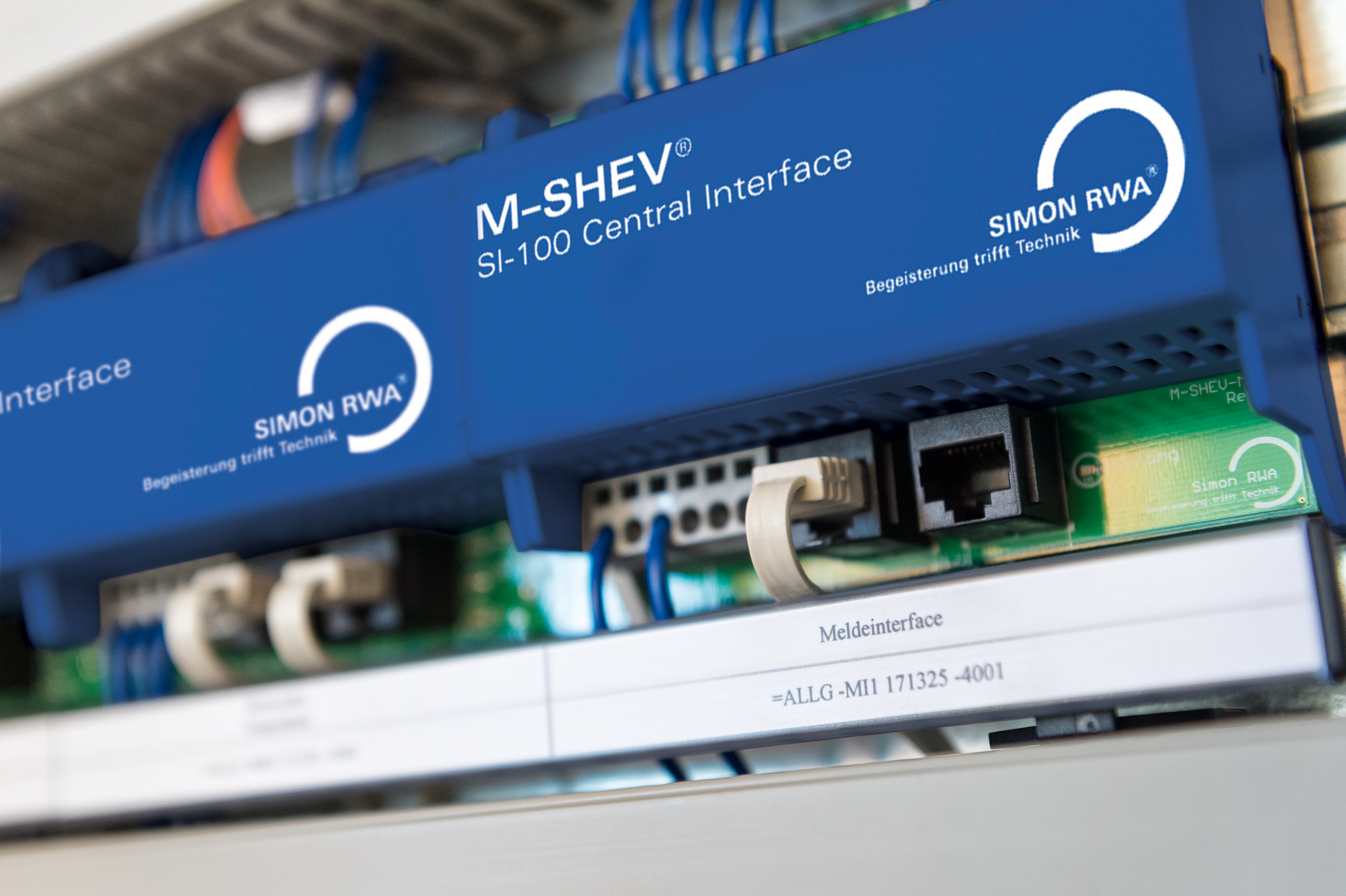

Die M-SHEV-Basisversion besteht aus vier (optional fünf) Komponenten: Energieversorgung (Schaltnetzteil, Akku und Ladekarte), Zentralinterface ZI-100, Sensorinterface SI-100, Motorrelais MR-120 und dem Meldeinterface MI-100 (optional). Das Schaltnetzteil wandelt die 230 Volt der Netzversorgung in eine “saubere“ 24-Volt-Versorgung um. Als Steuerungszentrum fungiert das Zentralinterface (ZI-100), das die Zuordnung der RWA-Gruppen und Lüftung kontrolliert. Am Sensorinterface werden die Peripheriegeräte, wie Brandmeldeanlage, Handsteuereinrichtungen und Rauchmelder, zur Auslösung der RWA angeschlossen.Sie benötigen pro RWA-Gruppe ein Sensorinterface. Das Motorrelais ist das Ausgangsmodul, das die angeschlossenen Antriebe versorgt. Pro Sensorinterface können beliebig viele Motorrelais zugeordnet werden. Die Abfrage der Informationen erfolgt über das Meldeinterface MI.
Eigens für die Modulzentrale M-SHEV weiterentwickelt, ermöglicht die Benutzeroberfläche „Simon Link“ ohne weitere Vorkenntnisse schnelle Einstellungen der Parameter. Per Plug’n Play ist die Software problemlos installiert. Alle Einstellungsmöglichkeiten werden bei der M-SHEV direkt in die Software übertragen. Für unsere Partner bedeutet das wenig Aufwand. Über das optionale Fernwartungsmodul ist eine Fernwartung problemlos möglich. Via Internetzugang oder GPRS-Modul kann der Status der Anlagen abgefragt werden. Dazu gehören Zustände der Antriebe, Alarmauslösungen, Störmeldungen, Netzausfälle, etc. Darüber hinaus besteht die Möglichkeit, die Steuerung aus der Ferne einzustellen – weltweit. Bei der Simon Link-Premiumversion ist sogar der Zugriff auf die Parameterebene möglich.
Vorteile auf einen Blick:
| Matchcode | M-SHEV |
| Produktname | Modulzentrale M-SHEV |
| Eigenschaften | Simon Link RWA VENT |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| LED Anzeigen | LEDs auf der Ladekarte: 1. Grüne LED "AKKU" = OK (Akku ist vorhanden und wird geladen) 2. Grüne LED "NETZ" = Netzbetrieb Weitere LEDs auf den Modulen |
| Schutzart | IP54 |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
| Gehäuse | Verschiedene Gehäusegrößen |
| Modulzentrale Stahlblechgehäuse | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| ST4 3437 | M-SHEV-12-AP-ECO | |
| ST4 3445 | M-SHEV-12 | |
| ST4 3447 | M-SHEV-24 | |
| ST4 3449 | M-SHEV-48 | |
| ST4 3451 | M-SHEV-72 | |
| ST4 3453 | M-SHEV-96 | |
| ST4 3460 | M-SHEV-12-AP | |
 Broschüre Steuerungstechnik | Broschüre Steuerungstechnik |
| Katalog (Web) RWA & Lüftung | Katalog (Web) RWA & Lüftung |
| Prospekt M-SHEV-12-AP | Prospekt M-SHEV-12-AP (Auszug aus der Steuerungsbroschüre) |
| Prospekt M-SHEV_DE | Prospekt für die Modulzentrale M-SHEV (Deutsch) |
| Steuerungsbroschüre M-SHEV | Steuerungsbroschüre für die Modulzentrale M-SHEV |
| Betriebsanleitung M-SHEV | Betriebsanleitung für die M-SHEV Produktfamilie |
| CE-Zertifikat M-SHEV | M-SHEV-10, M-SHEV-10-AP, M-SHEV-12, M-SHEV-12-AP, M-SHEV-12-AP-ECO, M-SHEV-24-AP-ECO, M-SHEV-24, M-SHEV-48, M-SHEV-XX (kaskadierbare Energieversorgung EV-24 / 48 A) |
| Leistungserklärung für die Energieversorgung der M-SHEV | Leistungserklärung für die Energieversorgung der M-SHEV (EV-12 / EV-24 / EV-48) |
| Umweltproduktdeklaration (EPD) | Umweltproduktdeklaration (EPD) |
| Sicherheitshinweise & Gewährleistungsbedingungen | Sicherheitshinweise & Gewährleistungsbedingungen |
