| Artikelnummer | M2 2485 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.0 A |
| Schutzart | IP20 |
| Einschaltdauer | 30 % |
Produktinformation / Datenblatt (PDF)
Der PA-LSH-75/165 ist ein RWA-Schlitzantrieb für den Einsatz in Hahn-Lamellenfenstern. Mit einem Hub von 165 mm und einer Kraft von 750 N (beides per Software reduzierbar) erfüllt er sämtliche Anforderungen für seinen Einsatzbereich.
Dank seiner Maße und der Möglichkeit, mit reduziertem Bemessungsstrom (mindestens 0,5 A) betrieben zu werden, ist der PA-LSH-75/165 der ideale Ersatz für alte Antriebe der ZAP-Serie.
Parametrierung und Synchronisierung leicht gemacht
Mit dem Softwareinterface SICO Link lassen sich die Antriebe der PA-Serie schnell und unkompliziert einstellen und synchronisieren.
Die Vorteile auf einen Blick
| Matchcode | PA-LSH-75/165 |
| Artikelname | Lamellenschlitzantrieb PA-LSH-75/165 |
| Artikelnummer | M2 2485 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.0 A |
| Hublänge | 165 mm |
| Druckkraft | 750 N |
| Zugkraft | 750 N |
| Abschaltung | eingebaute elektronische Lastabschaltung |
| Schutzart | IP20 |
| Einschaltdauer | 30 % |
| Montageart | aufgesetzt |
| Gewicht | 1,75 kg |
| Gehäuse | Durchgehendes Alu-Profilrohr, eloxiert E6/EV1 mit integrierter Aufnahme für flexibles Konsolensystem |
| Gehäuseart | Aluminium |
| Farbe | Auf Anfrage |
| Gehäuselänge | 544 mm |
| Durchmesser | 59 mm |
| Schutzklasse | III |
| Anschlussleitung | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| Inklusive Konsolen | ja |

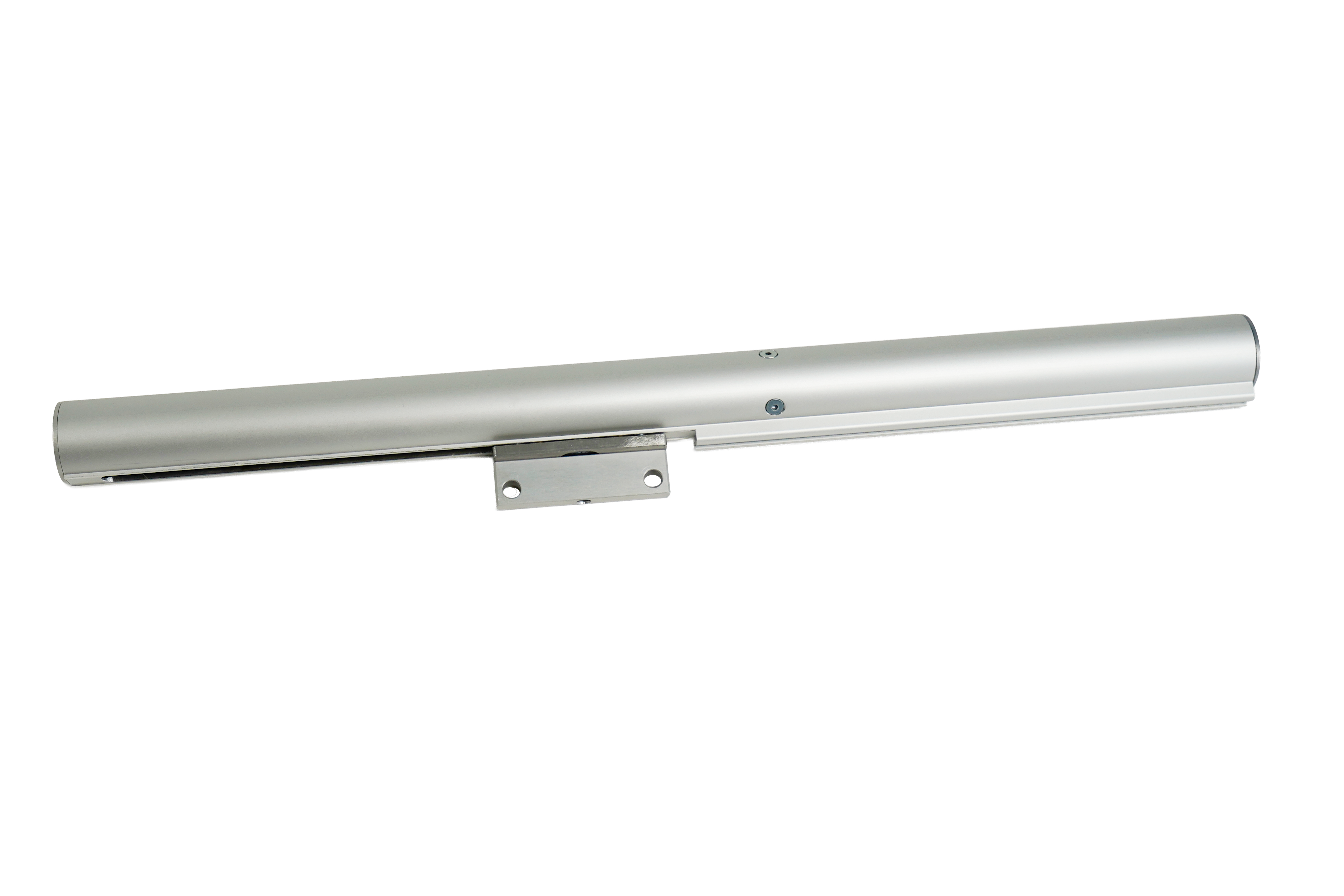

Lamellen-Schlitzantrieb PA-LSH-75/165
24 V DC / 1,0 A / 750 N / 165 mm Hub
Der Schlitzantrieb PA-LSH-75/165 ist ein elektromechanischer Antrieb zum Öffnen von Lamellenfenstern vom Typ Hahn. Die elektronische Lastabschaltung mit Mikrocontroller ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Geprüft nach DIN EN 12101-2 für den RWA Einsatz mit Wiederantastsperre.
Technische Daten:
Betriebsspannung: 24 V DC /±15%
Nennstrom: 1,0 A
Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)
Druckkraft: 750 N
Zugkraft: 750 N
Nennverriegelungskraft: 1000 N
Hublänge: 165 mm
Laufgeschwindigkeit: 7,7 mm/s
Schutzart: IP20
Temperaturbereich: -5°C bis +75°C
Gehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert
Gehäuseart: Aluminium
Anschluss: SICO-PLUG (ohne Anschlussleitung / -set)
Abmessungen (LxDxH): 523 x 36 x 63 mm
Schallpegel: < 70 dB (A)
Gewicht: 1,75 kg
Optionen:
- Anschlussleitung/-set
- Beschichtung nach RAL oder DB
- Synchronbetrieb
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Schlitzantrieb PA-LSH-75/165
Artikelnummer: M2 2485
WEEE-Reg.-Nr.: DE 97535049
