| Artikelnummer | A3 2170 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)

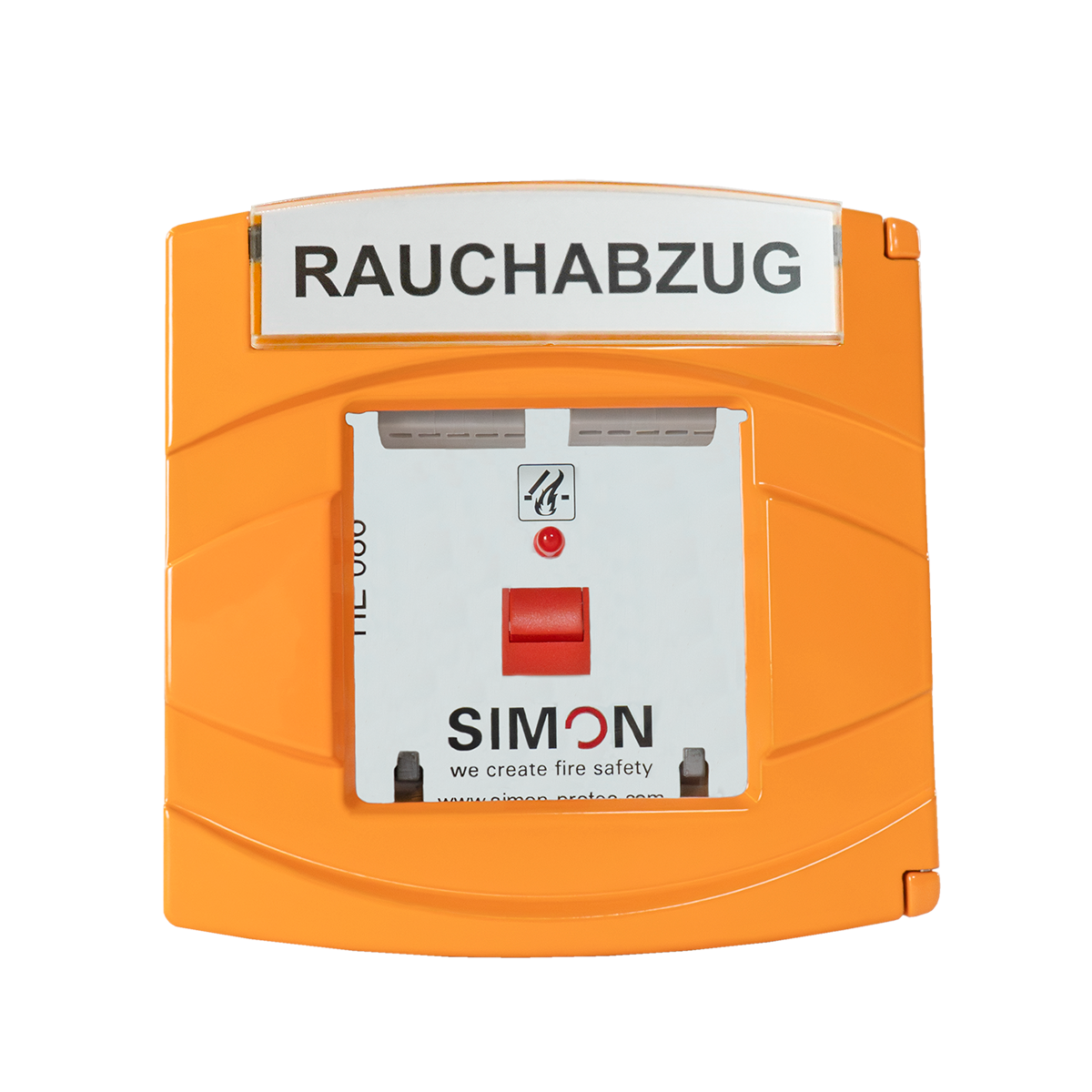

Die elektrische Handansteuereinrichtung HE 086 Orange steuert in Rauch- und Wärmeableitungsanlagen im Brandfall die jeweilige elektrische Steuereinrichtung per Handauslösung an. Dadurch wird der Rauchabzug aktiviert.
In einem Aluminium-Gehäuse befindet sich eine Platine mit einer LED-Anzeige (Rot = RWA AUF) - mehr Stabilität mit optischem Anspruch. Diese LED-Anzeige visualisiert den Betriebszustand der Steuereinrichtung.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 086 Orange |
| Artikelname | Nebenbedienstelle für RWA-Anlagen HE 086 Orange |
| Artikelnummer | A3 2170 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.45 kg |
| Gehäuse | Aluminium Druckgussgehäuse |
| Gehäuseart | Aluminium |
| Farbe | RAL 2011 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 34 mm |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Artikelnr. | Matchcode | |
|---|---|---|
| A3 3005 | HE-08x Orange-BIO | |
| E 10019 | DINSCHL |
Elektrische Handansteuereinrichtung HE-086
Die elektrischen RWA-Taster Typ HE 086 sind als Nebenbedienstelle in Rauch- und Wärmeableitungsanlagen bzw. zur Ansteuerung von textilen Rauch- und Feuerschutzvorhängen eingesetzt und dienen dem manuellen Auslösen eines RWA‑Systems im Brandfall. Zudem erfolgt eine Visualisierung von Betriebszuständen der Steuereinrichtung durch LED-Anzeige.
Technische Daten:
Bemessungsspannungsbereich: 17,5 V DC bis 29 V DC
Schutzart: IP 40
Temperaturbereich: -5°C - +75°C
Gehäuse: stoßfestes Aluminiumgehäuse mit Einschlagscheibe und Schlüssel
Farben: orange, gelb, grau
Abmessungen: 125 x 125 x 34 mm
Gewicht: 0,45 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Elektrische Handansteuereinrichtung HE-086
WEEE-Reg.-Nr.: DE 97535049
| Broschüre Steuerungstechnik | Broschüre Steuerungstechnik |
| Prospekt Handausloeseeinrichtung | Prospekt über die Handauslöseeinrichtung HE-08x |
| Kurzanleitung HE-08x | Kurzanleitung für die Handansteuereinrichtungen HE 080/081/082/086/087 |
| Umweltproduktdeklaration (EPD) | Umweltproduktdeklaration (EPD) |
| Zertifikat Konformitätserklärung HE-0xx | Konformitätserklärung über Handauslösetaster HE-0xx |
| Sicherheitshinweise & Gewährleistungsbedingungen | Sicherheitshinweise & Gewährleistungsbedingungen |
| ZVEI-Merkblatt Handsteuereinrichtungen | ZVEI-Merkblatt „Überblick über Handsteuereinrichtungen in der Sicherheits- und Gefahrenmeldetechnik“ |
