| Artikelnummer | A3 2177 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)

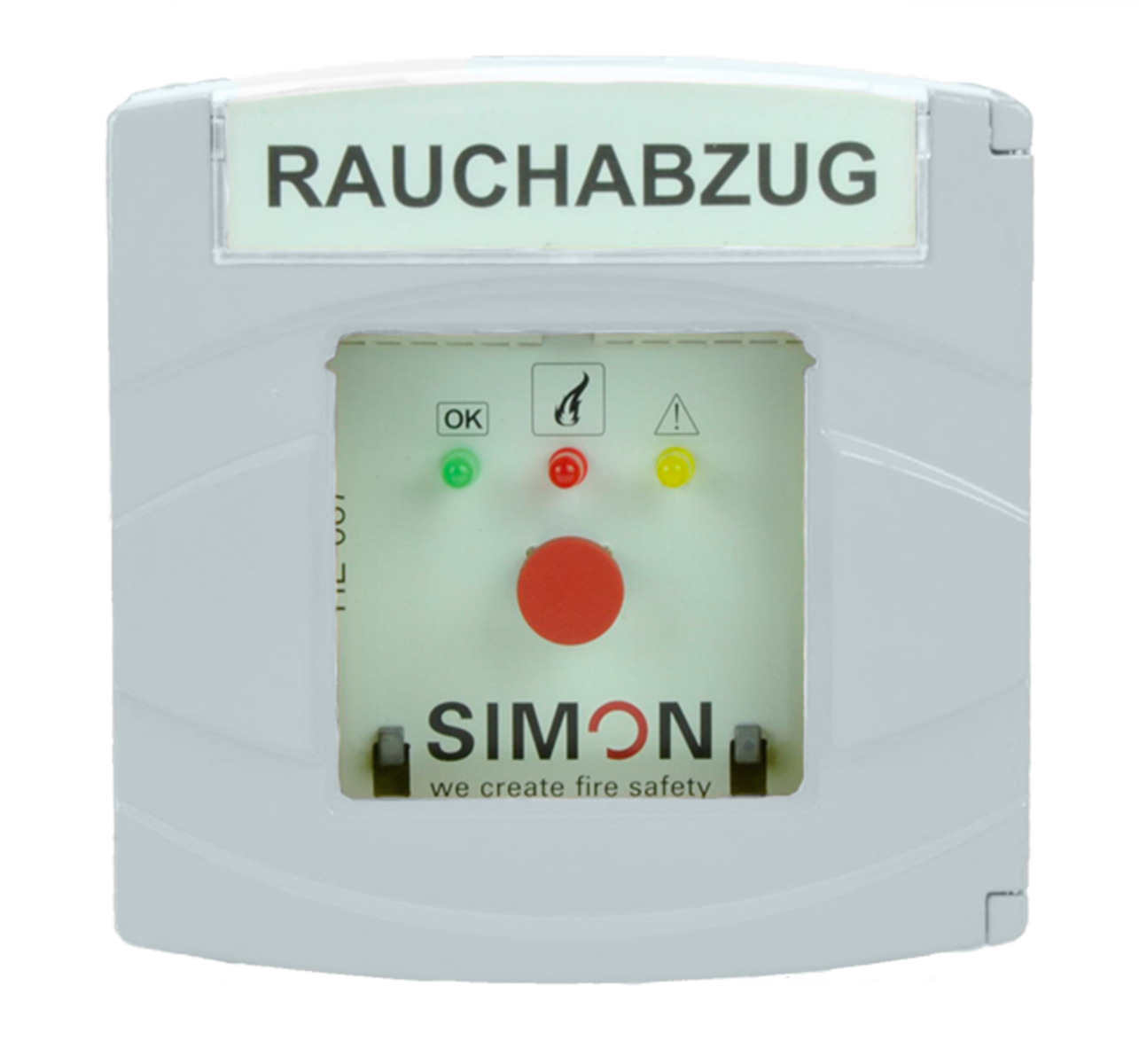

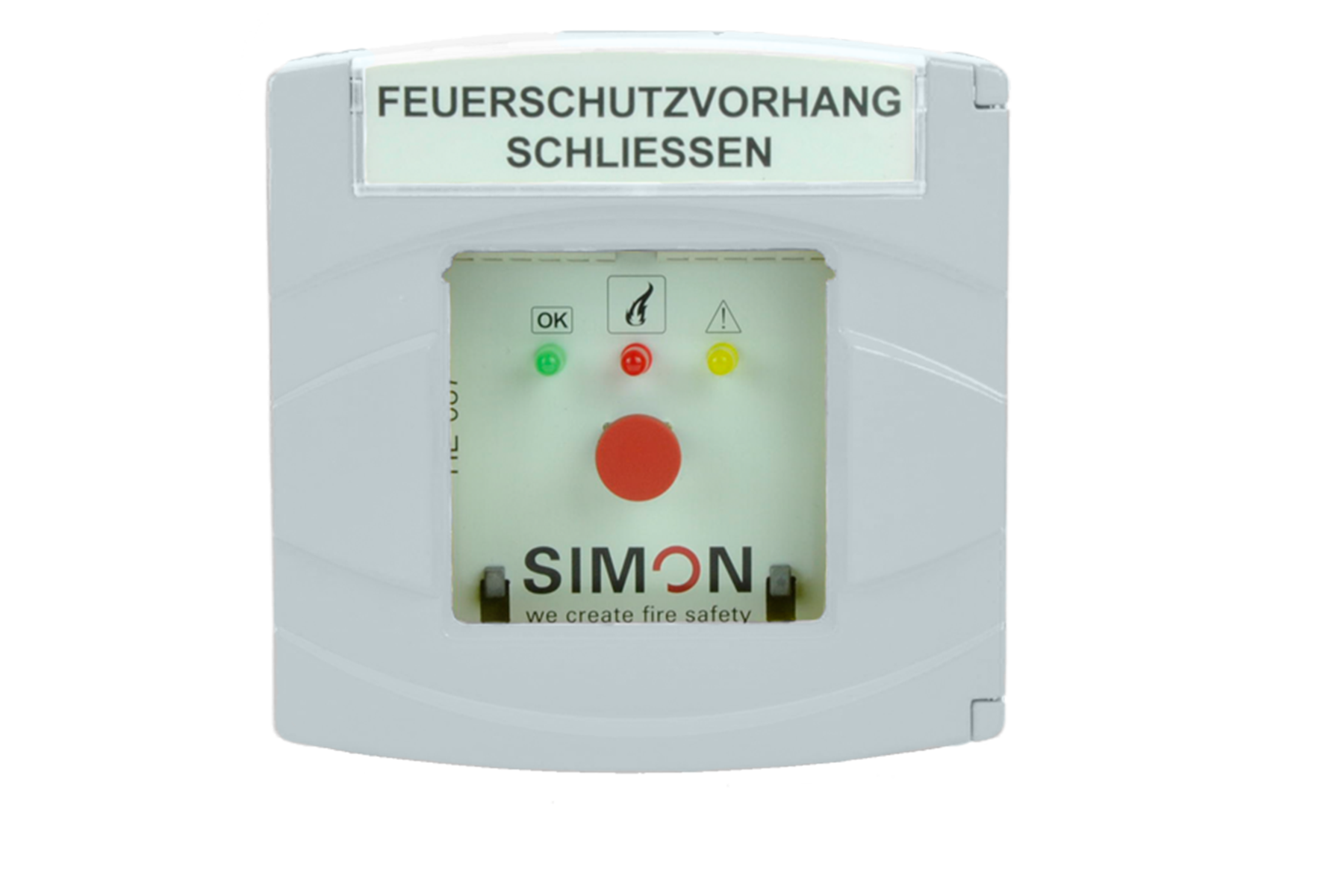

Die He 087 Grau wird als elektrische Handansteuereinrichtung für Rauch- und Feuerschutzvorhänge eingesetzt. Sie entspricht der DIN 18232/2 und der LBO. Der Taster steuert im Brandfall die elektrische Steuereinrichtung manuell an, wodurch der Rauchabzug aktiviert wird.
Ausgestattet mit einem Wechselkontakt, bietet die Handansteuerung eine hohe Flexibilität. Diese Flexibilität setzt sich in dem wechselbaren Beschriftungsfeld fort. Beigefügt sind Vordrucke für RWA und textilem Brandschutz in Deutsch und Englisch sowie ein Blanko-Schild für eigene Beschriftungsmöglichkeiten.
Austauschbare Platine
LEDs zeigen den aktuellen Betriebszustand der elektrischen Steuereinrichtung an. Darüber hinaus ist die Platine austauschbar. Eine aufwendige Montage/Demontage ist damit überflüssig.
Handansteuereinrichtung im Überblick:
Achtung: Bei Verwendung des HE-87 an der Feststellanlage RZ-24 (z.B. FireScreen Vorhänge) muss die Zwischenplatine FS-100 verwendet werden. Diese ist separat zu bestellen.
| Matchcode | HE 087 Grau |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 087 Grau |
| Artikelnummer | A3 2177 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.45 kg |
| Gehäuse | Aluminium Druckgussgehäuse |
| Gehäuseart | Aluminium |
| Farbe | Grau (RAL 7035) |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 34 mm |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
Elektrische Handansteuereinrichtung HE-087
Die elektrischen RWA-Taster Typ HE 087 sind als Hauptbedienstelle in Rauch- und Wärmeableitungsanlagen bzw. zur Ansteuerung von textilen Rauch- und Feuerschutzvorhängen eingesetzt und dienen dem manuellen Auslösen eines RWA‑Systems im Brandfall. Zudem erfolgt eine Visualisierung von Betriebszuständen der Steuereinrichtung durch LED-Anzeige.
Technische Daten:
Bemessungsspannungsbereich: 17,5 V DC bis 29 V DC
Schutzart: IP 40
Temperaturbereich: -5°C - +75°C
Gehäuse: stoßfestes Aluminiumgehäuse mit Einschlagscheibe und Schlüssel
Farben: orange, gelb, grau
Abmessungen: 125 x 125 x 34 mm
Gewicht: 0,45 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Elektrische Handansteuereinrichtung HE-087
WEEE-Reg.-Nr.: DE 97535049
