| Artikelnummer | A3 2175 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)

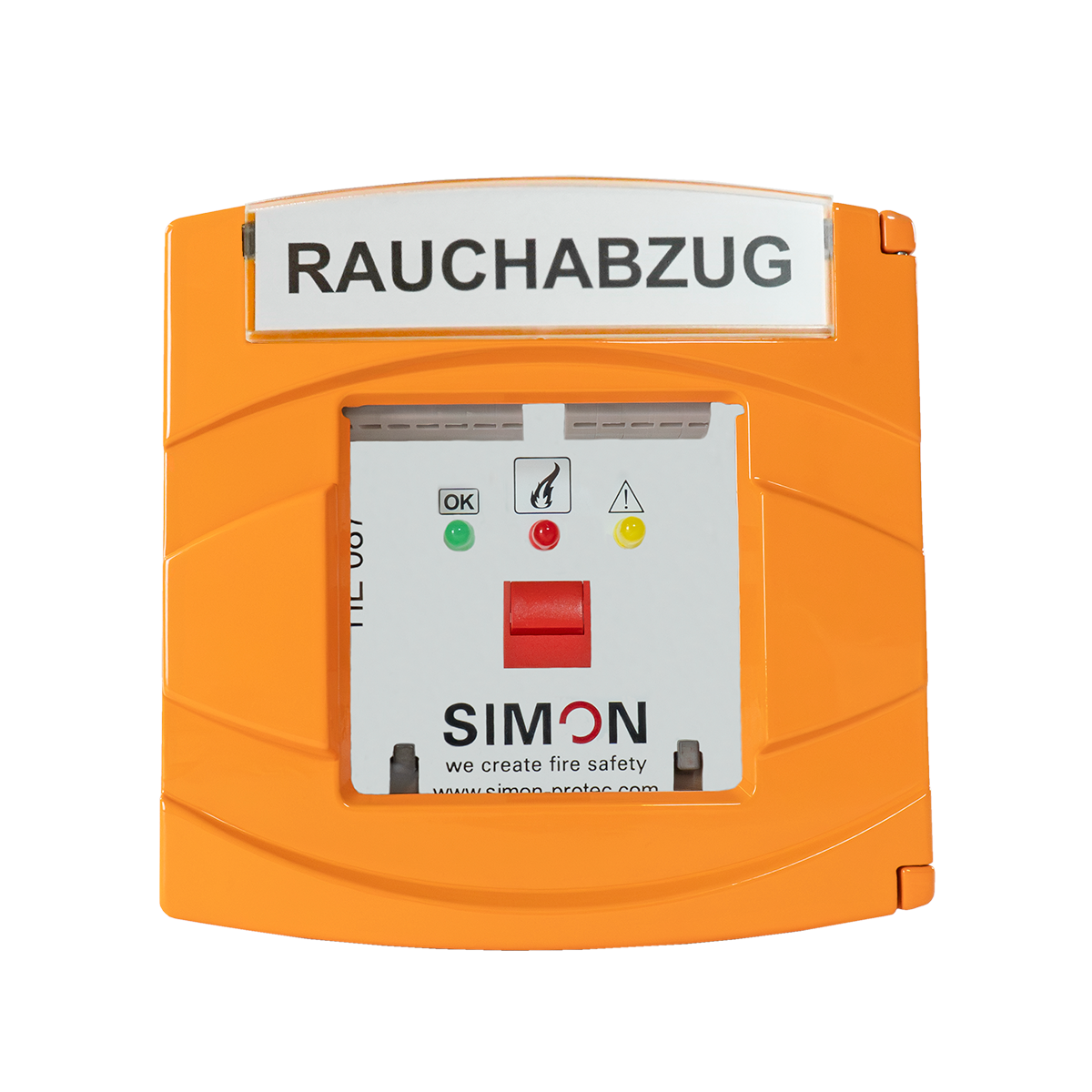

Die elektrische Handansteuereinrichtung Typ HE 087 Orange wird als Hauptbedienstelle in Rauch- und Wärmeableitungsanlagen eingesetzt und entspricht der DIN 18232/2 und der LBO. Im Brandfall steuert der Taster die elektrische Steuereinrichtung manuell an, wodurch der Rauchabzug aktiviert wird.
Als erstes Bedienelement wurde hier der Schließerkontakt durch einen Wechslerkontakt ersetzt. Ebenfalls neu ist das wechselbare Beschriftungsfeld mit beiliegenden Vordrucken für RWA und textilem Brandschutz in Deutsch und Englisch sowie einem Blanko-Schild für eigene Beschriftungsmöglichkeit. Dadurch besteht maximale Flexibilität bei der Beschriftung.
Der aktuelle Betriebszustand der elektrischen Steuereinrichtung wird über LEDs angezeigt. Die Platine der Handansteuerung ist darüber hinaus austauschbar. Eine aufwendige Montage/Demontage entfällt damit.
Handansteuereinrichtung im Überblick:
Achtung: Bei Verwendung des HE-87 an der Feststellanlage RZ-24 (z.B. FireScreen Vorhänge) muss die Zwischenplatine FS-100 verwendet werden. Diese ist separat zu bestellen.
| Matchcode | HE 087 Orange |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 087 Orange |
| Artikelnummer | A3 2175 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.45 kg |
| Gehäuse | Aluminium Druckgussgehäuse |
| Gehäuseart | Aluminium |
| Farbe | RAL 2011 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 34 mm |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
Elektrische Handansteuereinrichtung HE-087
Die elektrischen RWA-Taster Typ HE 087 sind als Hauptbedienstelle in Rauch- und Wärmeableitungsanlagen bzw. zur Ansteuerung von textilen Rauch- und Feuerschutzvorhängen eingesetzt und dienen dem manuellen Auslösen eines RWA‑Systems im Brandfall. Zudem erfolgt eine Visualisierung von Betriebszuständen der Steuereinrichtung durch LED-Anzeige.
Technische Daten:
Bemessungsspannungsbereich: 17,5 V DC bis 29 V DC
Schutzart: IP 40
Temperaturbereich: -5°C - +75°C
Gehäuse: stoßfestes Aluminiumgehäuse mit Einschlagscheibe und Schlüssel
Farben: orange, gelb, grau
Abmessungen: 125 x 125 x 34 mm
Gewicht: 0,45 kg
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Elektrische Handansteuereinrichtung HE-087
