| Eingangsspannung | 24 V DC |
| Nennstrom | 1.0 A |
| Hublängen | 18 mm, 36 mm |
| Max. Zug- / Druckkraft | 800 N / 300 N |
| Einschaltdauer | 30 % |
Der Verriegelungsantrieb PA-ZV-LOCK dient zur Ver- und Entriegelung von Fenstern mit integriertem Verriegelungsband und zur sequentiellen Ansteuerung von 24 V DC SICO-Antriebstechnik. Der Verriegelungsantrieb PA-ZV-LOCK ermöglicht einen in den Rahmen integrierten (mit Riegelplatte) sowie einen auf den Rahmen aufgesetzten Einbau (mit Verriegelungsgabel). Beide Konsolen bewegen über die Rollzapfen das umlaufende Verriegelungsband des Fensters wahlweise 18 mm bzw. 36 mm (Hub-Einstellung per DIP-Schalter 2) in AUF- bzw. ZU-Richtung.

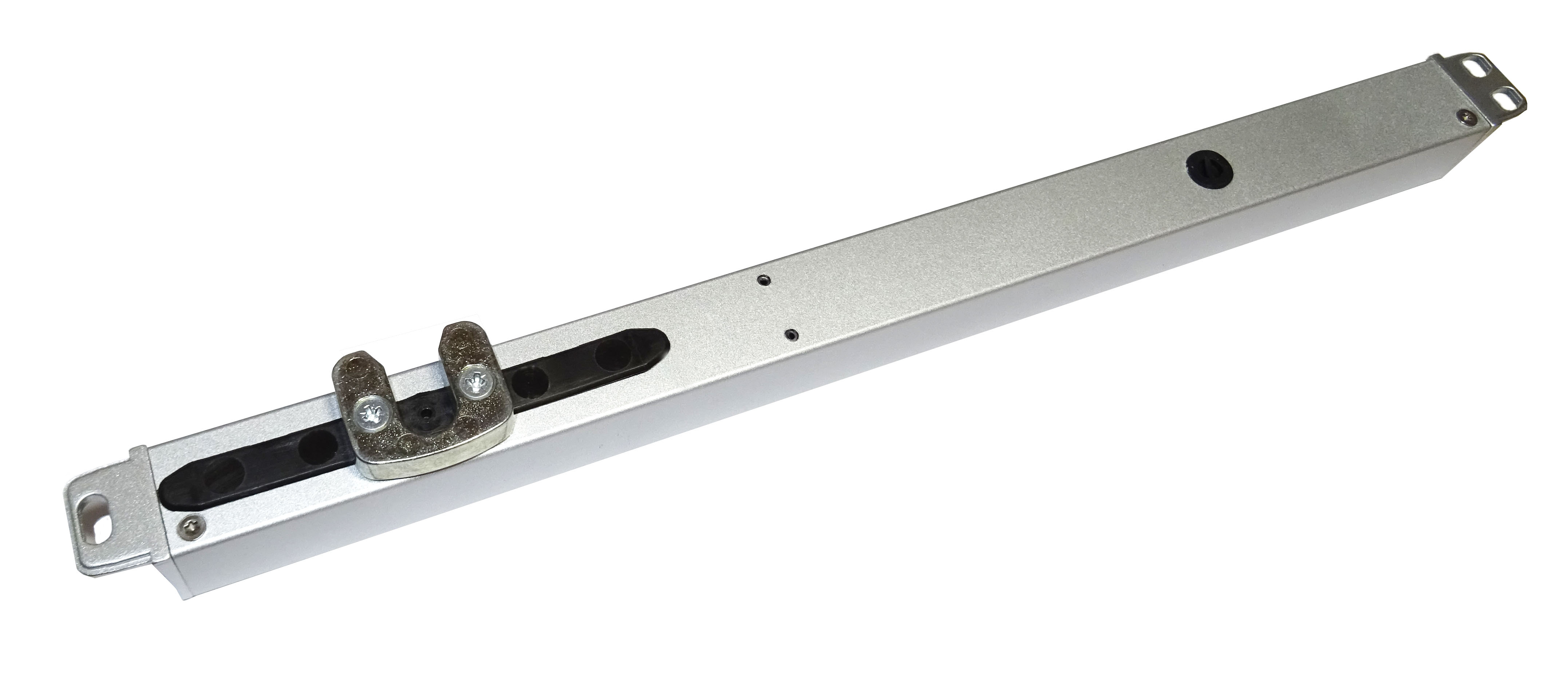

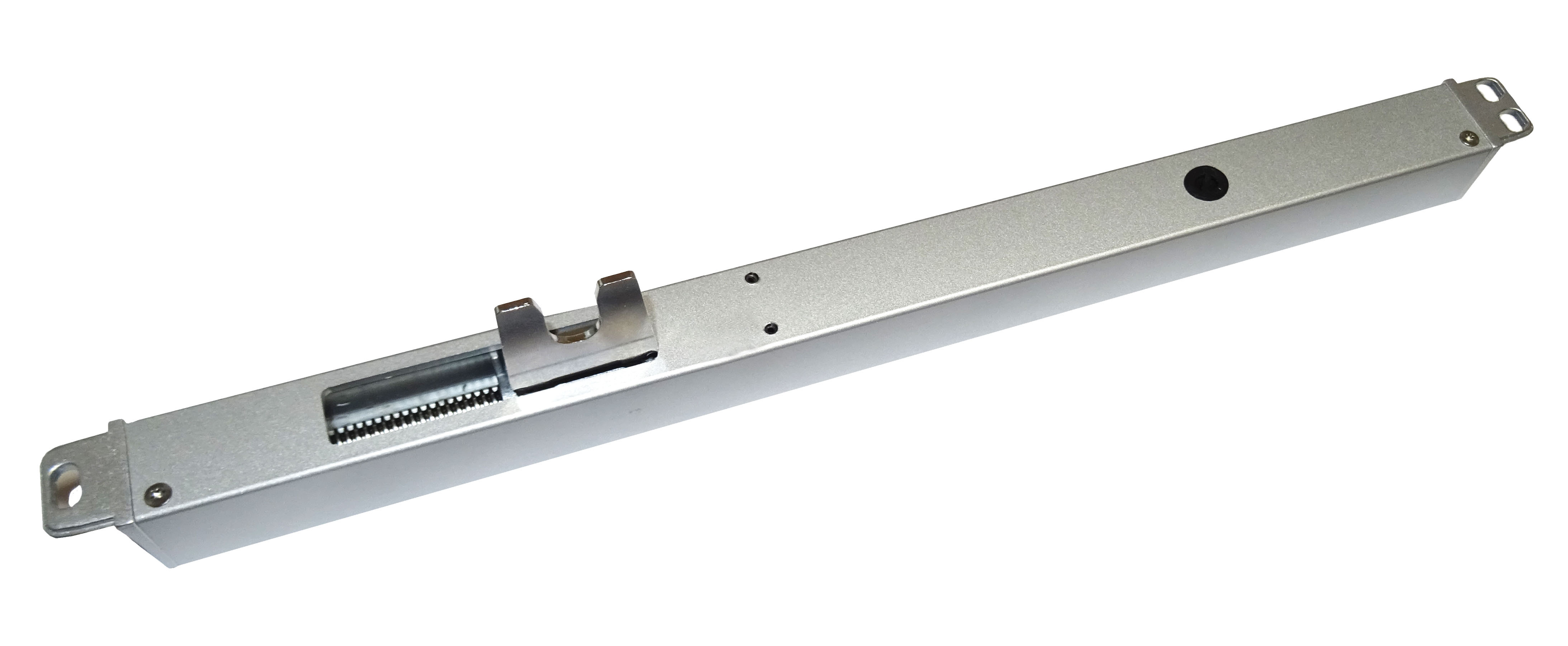

Die Montage der Verriegelung kann innenliegend (PA-ZV-LOCK-I) oder aussenliegend (PA-ZV-LOCK-A) erfolgen.
Die Verriegelung wird per SICO BUS mit dem Master-Antrieb verbunden. Der Anschluss erfolgt per bauseitiger Anschlussleitung über einen vierpoligen Stecker. Bei Ansteuerung des Verriegelungsantriebs PA-ZV-LOCK in Richtung AUF wird das Fenster durch lineare Bewegung des Verriegelungsbandes entriegelt und dann die per BUS verbundene Antriebstechnik zur Öffnung angesteuert. Bei Ansteuerung des Verriegelungsantriebs PA-ZV-LOCK in Richtung ZU wird zunächst die verbundene Antriebstechnik zur Schließung angesteuert. Erst nachdem diese das korrekte Schließen signalisiert hat, verriegelt die PA-ZV-LOCK durch lineare Bewegung des Verriegelungsbandes das Fenster.
| Matchcode | PA-ZV-LOCK |
| Produktname | Elektrische Zusatzverriegelung PA-ZV-LOCK |
| Eigenschaften | SICO RWA VENT Eingang 24 VDC |
| Eingangsspannung | 24 V DC |
| Nennstrom | 1.0 A |
| Eingangsspannungsbereich | - 15 % / + 15 % |
| Restwelligkeit | 500 mV |
| Hublängen | 18 mm, 36 mm |
| Max. Zug- / Druckkraft | 800 N / 300 N |
| Abschaltung | eingebaute elektronische Lastabschaltung Überlastschutz: elektronisch |
| Schutzart | IP32 (Typ -I) / IP10 (Typ -A) |
| Einschaltdauer | 30 % |
| Umgebungstemperaturbereich | -5 °C - +70 °C |
| Gewicht | 0,47 kg |
| Montageart | aufgesetzt integriert |
| Gehäuse | Aluminium |
| Anschlüsse | 4-poliger Stecker ohne Anschlussleitung |
| Artikelnr. | Matchcode | |
|---|---|---|
| B5 6221 | PA-ZV-LOCK-A | |
| B5 6222 | PA-ZV-LOCK-I | |
