| Artikelnummer | ST4 3141 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 6.0 A |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |
Produktinformation / Datenblatt (PDF)

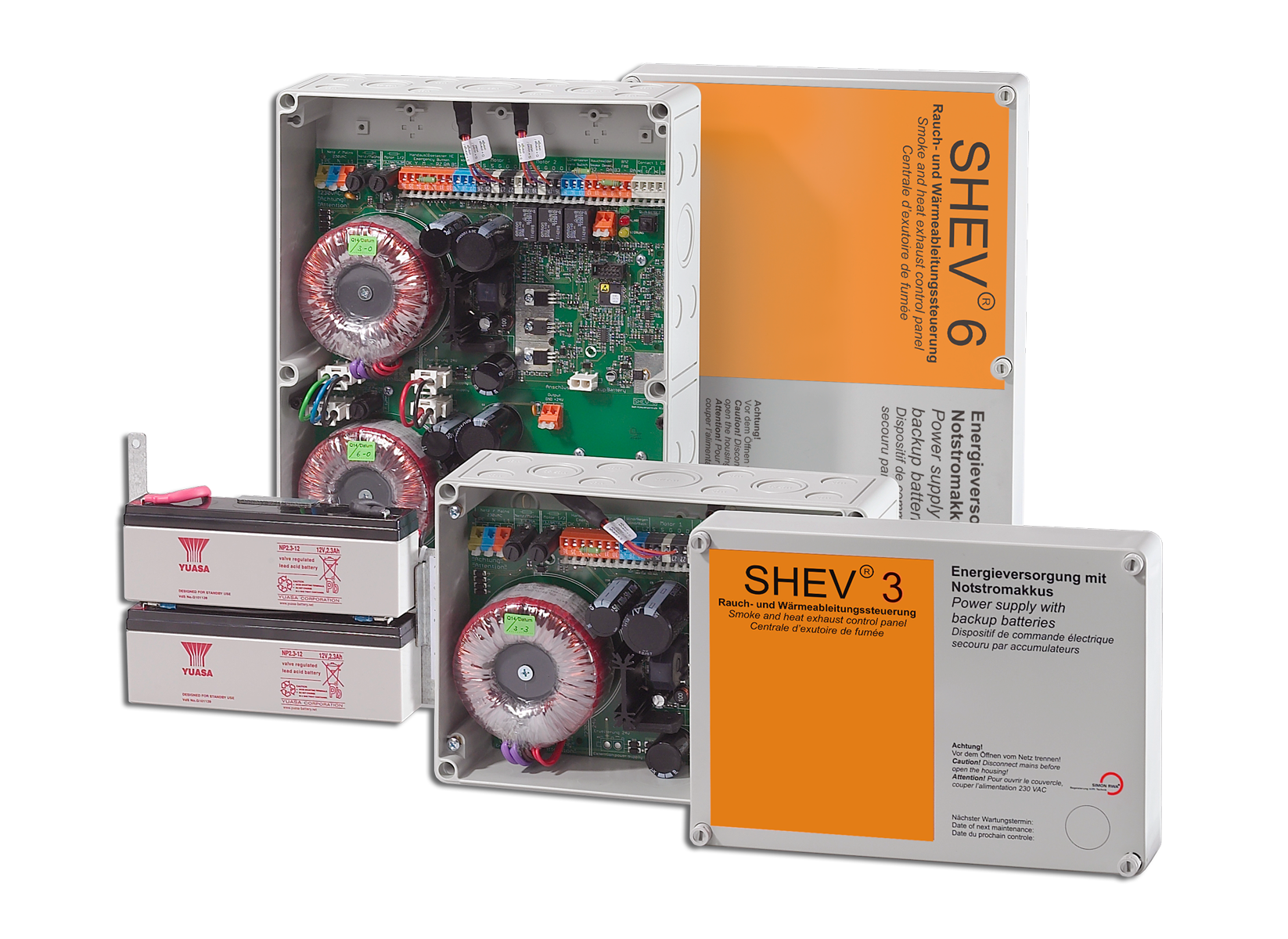

Die SHEV Kompaktzentrale ist ein Kompaktgerät mit einem Ausgangsstrom von 6 A, das nach europäischen Vorgaben konzipiert wurde. Die Steuerung enthält eine primäre und sekundäre Energieversorgung sowie die gesamte Steuer- und Regelungstechnik zum Betrieb von 24 Volt DC-Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die Antriebe im Brandfall sowie zur täglichen Be- und Entlüftung.
Spezielle Lüftungsfunktionen (Spaltlüftung, Totmannfunktion, automatische Lüftung) sind für den Nutzer frei und individuell programmierbar. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der Rauchableitungszentrale. Über die manuelle oder automatische Auslösung der Rauch- und Wärmeableitung werden Stellmotore oder Beschläge per Polwendung angesteuert, die die für die Entrauchung vorgesehenen Öffnungen im Wand- oder Dachbereich freigeben.
Kompaktzentrale für RWA und NSHEV
Die SHEV Kompaktzentrale ist speziell für den RWA-Einsatz in Treppenräumen und für NSHEV ausgelegt und bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Konzipiert für tägliche Lüftungsanwendungen, können zudem entsprechende Komponenten angeschlossen werden: Wind-/Regenmelder, Lüftertaster, Zeitschaltuhren und übergeordnete Steuerungen. Die Anschlussleitungen für RWA-Taster (Handsteuereinrichtungen), Rauchmelder, Brandmeldeanlage (BMZ) und Antriebe sind überwacht.
Notstromversorgung für 72 Stunden
Im Falle eines Netzausfalls stellt die Notstromversorgung die Funktion der RWA-Anlage für mindestens 72 Stunden sicher. Über die Parametrier- und Diagnose-Software SIMON LINK sind Veränderungen produktspezifischer Einstellungen sowie Wartungs- und Diagnosearbeiten möglich. Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.
Vorteile im Überblick:
| Matchcode | SHEV 6 |
| Artikelname | Kompaktzentrale SHEV 6 |
| Artikelnummer | ST4 3141 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 6.0 A |
| Klassifizierung | CE zertifiziert DIN EN 12101-10, geprüft ISO 21927-9 |
| Schutzart | IP66 |
| Einschaltdauer | 30 % |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |
| Gewicht | 6.40 kg |
| Gehäuse | Kunststoffgehäuse |
| Gehäuseart | Kunststoff |
| Farbe | Grau, ähnl. RAL7035 |
| Gehäusebreite | 361 mm |
| Gehäusehöhe | 254 mm |
| Gehäusetiefe | 111 mm |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
| Artikelnr. | Matchcode | |
|---|---|---|
| ST4 10130 | SHEV-3(6)-Akkupack-2,3Ah |
Kompaktzentrale SHEV 6
230 V AC / 24 V DC / 6 A
Die SHEV 6 Kompaktzentrale ist ein Kompaktgerät mit einem Ausgangsstrom von 6 A. Die Steuerung enthält eine primäre und sekundäre Energieversorgung sowie die gesamte Steuer- und Regelungstechnik zum Betrieb von 24 Volt DC-Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die Antriebe im Brandfall sowie zur täglichen Be- und Entlüftung. Die SHEV Kompaktzentrale ist speziell für den RWA-Einsatz in Treppenräumen und für NSHEV ausgelegt und bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden: Wind-/Regenmelder, Lüftertaster, Zeitschaltuhren und übergeordnete Steuerungen. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Inklusive 72 Stunden Notstromversorgung. Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 24 V DC
Ausgangsstrom: 6 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP66
Temperaturbereich: -5°C bis + 40°C
RWA Gruppen: 1
Lüftungsgruppen: 1
Gehäuse: Kunststoff
Farbe: Grau (ähnlich RAL 7035)
Abmessungen (BxHxT): 361 x 254 x 111 mm
Gewicht: 6,40 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Kompaktzentrale SHEV 6
Artikelnummer: ST4 3141
WEEE-Reg.-Nr.: DE 97535049
