| Artikelnummer | ST4 4037 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 230 V AC |
| Ausgangsstrom | 6 A |
| Lüftungsgruppen | 1 |
Produktinformation / Datenblatt (PDF)
Diese elektrische Lüftungszentrale ist ein Kompaktgerät in einem kompakten Stahlblechgehäuse und wurde speziell für den Einsatz in 230 Volt-Lüftungsanlagen konzipiert. Sie enthält das Schaltnetzteil, die Steuer- und Regelelektronik, das Ausgangsrelais und die Sicherungen zum Betrieb von 230 Volt AC-Antrieben in einer Lüftungsgruppe. Die Ansteuerung kann über Lüftertaster, Zentrallüftertaster, Thermostat, Zeitschaltuhr und Wind/Regenmelder erfolgen. Die Lüftungszentrale ist mit einer Folientastatur ausgestattet.
Die Lüftungszentrale übernimmt nicht nur die Funktion des sicheren Öffnens und Schließens, sondern bietet durch den integrierten Mikrocontroller eine Reihe von Komfortlüftungsfunktionen für die kontrollierte natürliche Lüftung. Die VENT-61-AP bietet Eingänge für Solo- und Gruppenbetrieb. Pro Zentrale sind zwei lokale Eingänge in Form eines Lüftertasters mit dahinter gelegtem Thermostat vorhanden. Der Thermostat kann übersteuert werden. Der Wind- / Regenmelderanschluss sorgt für ein sicheres Schließen im Bedarfsfall. Im Gruppenbetrieb ist zudem noch ein Zentrallüftungstaster möglich, der alle Antriebe ansteuert.
Flexible Erweiterung der Lüftungsgruppen
Die Lüftungsgruppen können mit einer kompletten Baugruppe erweitert werden. Zahlreiche Steuerfunktionen wie Tipp-Stopp, Totmann, Spaltlüftung Auf-Zu und Thermostat Auf-Zu geben dem Anwender eine vielfältige, variable und prioritätenabhängige Steuermöglichkeit der Antriebe.
Vorteile im Überblick:
| Matchcode | VENT-61-AP-FT |
| Artikelname | Lüftungssteuerung VENT-61-AP-FT |
| Artikelnummer | ST4 4037 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 230 V AC |
| Ausgangsstrom | 6 A |
| Schutzart | IP20 |
| Lüftungsgruppen | 1 |
| Gewicht | 1.45 kg |
| Gehäuse | Stahlblechgehäuse |
| Gehäuseart | Stahlblech |
| Farbe | RAL 9010 |
| Gehäusebreite | 313 mm |
| Gehäusehöhe | 139 mm |
| Gehäusetiefe | 65 mm |
| Schutzklasse | I |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 50 °C |

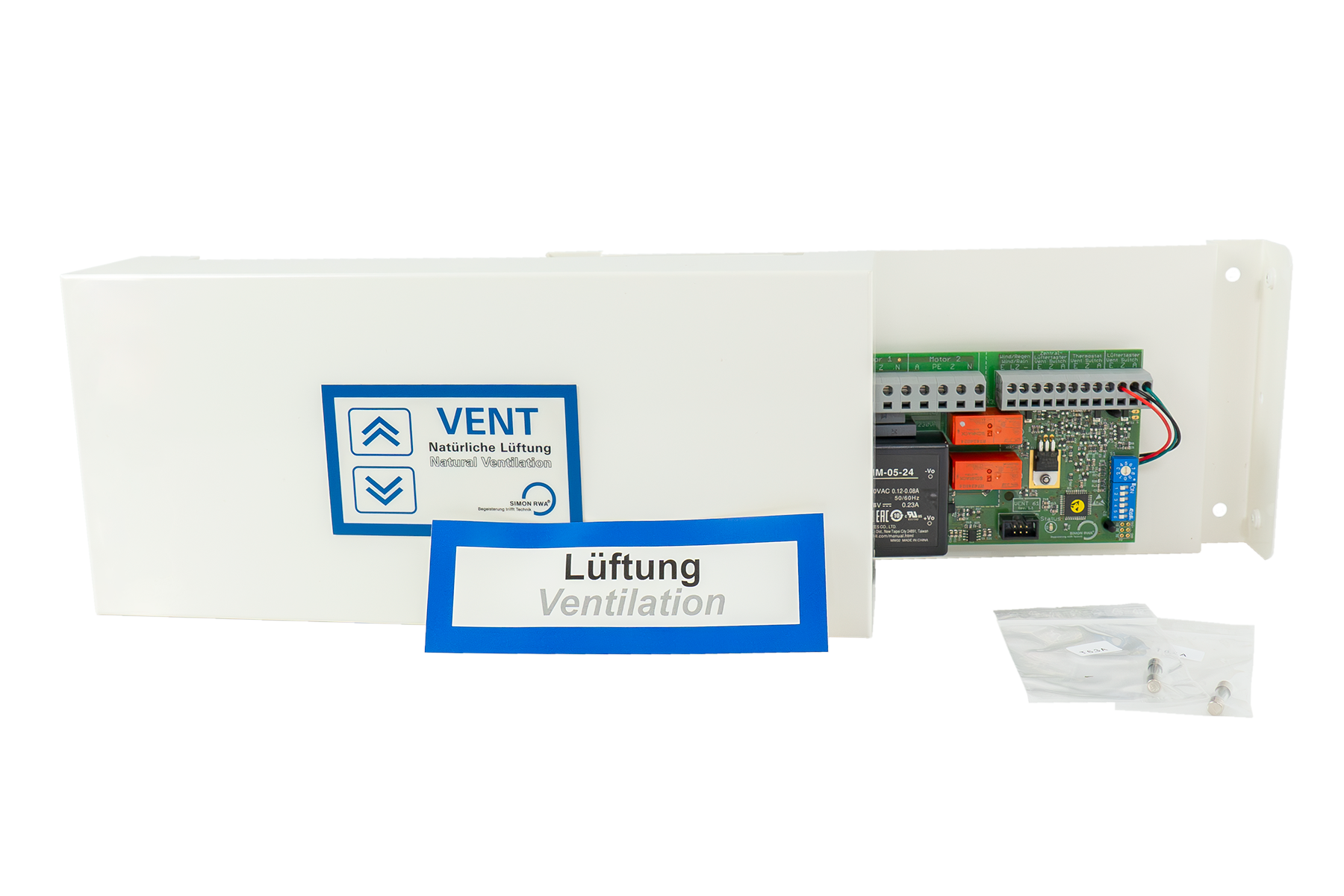

Lüftungssteuerung VENT-61-AP-FT
230 V AC / 230 V AC / 6 A
Die VENT-61-AP-FT ist eine kompakte Lüftungssteuerung und wurde speziell für den Einsatz in 230 Volt-Lüftungsanlagen konzipiert. Mit einer Lüftungsgruppe können maximal sechs Antriebe parallel betrieben werden. Die Einschaltströme der Antriebe dürfen zusammen nicht mehr als 6 A betragen. Die Lüftungssteuerung VENT-61-AP-FT besitzt Anschlüsse für Wind-/Regenmelder und Thermostate. Zusätzlich ausgestattet ist die Steuerung mit einer Spaltlüftungs- und Tipp-/Stopp-Funktion über Lüftertaster. Mit Folientastatur.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 230 V AC
Ausgangsstrom: 6 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP20
Temperaturbereich: -5°C bis +50°C
Lüftungsgruppen: 1
Gehäuse: Stahlblech, Aufputzgehäuse
Farbe: RAL 9010
Abmessungen (BxHxT): 313 x 139 x 65 mm
Gewicht: 1,45 kg
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Kompaktzentrale VENT-61-AP-FT
Artikelnummer: ST4 4037
