| Artikelnummer | ST4 3385 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
Produktinformation / Datenblatt (PDF)

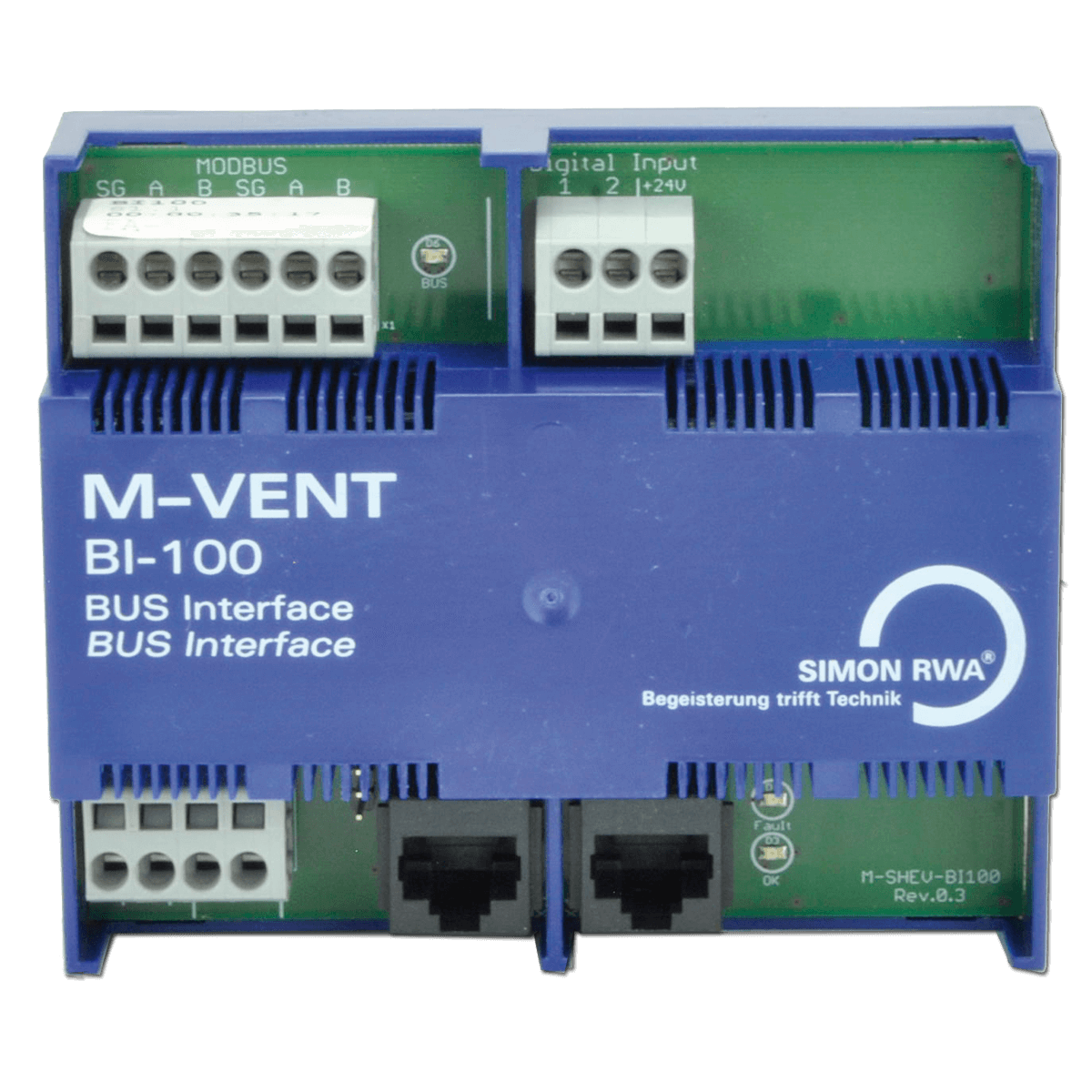

Das BUS Interface BI-100-MB ist ein Zusatzmodul für die M-SHEV Modulzentrale. Es verbinden den internen BUS mit einem externen Netzwerk innerhalb einer Gebäudeleittechnik basierend auf ModBus TP.
Das BI-100-MB fungiert als Firewall zwischen den Systemen, so dass sicherheitstechnisch das interne System rund um die RWA Funktionen für den Ernstfall nicht beeinflusst werden. Das BUS Interface liefert und empfängt Daten von einem externen ModBus Master. Es liefert alle Informationen und Statusmeldungen, welche auch dem Meldeinterface MI-100 vorliegen. Als Empfänger erzeugt das BI-100-MB bis zu 32 virtuelle Lüftertaster, welche innerhalb der M-SHEV den Lüftungsgruppen frei zugeordnet werden können. Diese Lüftertaster werden durch ModBus Befehle mit AUF, ZU und STOPP angesteuert.
| Matchcode | BI-100-MB |
| Artikelname | BUS Interface BI-100-MB |
| Artikelnummer | ST4 3385 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
| Schutzart | IP54 |
| Gewicht | 0.248 kg |
| Gehäuseart | Kunststoff |
| Farbe | Blau |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
BUS-Interface BI-100-MB
Bietet die digitale Verbindung der M-SHEV mit einem externen BUS der Gebäudeleittechnik auf Basis MODBUS TP (twisted pair) mit einer Geschwindigkeit von 300 – 57600 bps. Optionaler WatchDog aktivierbar. Alle M-SHEV Zustände werden dem BUS zur Verfügung gestellt. Zudem sind bis zu 32 freie virtuelle Lüftertaster konfigurierbar und im System zu verwenden.
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: BUS-Interface BI-100-MB
Artikelnummer: ST4 3385
WEEE-Reg.-Nr.: DE 97535049
| Broschüre Steuerungstechnik | Broschüre Steuerungstechnik |
| Katalog (Web) RWA & Lüftung | Katalog (Web) RWA & Lüftung |
| Prospekt M-SHEV_DE | Prospekt für die Modulzentrale M-SHEV (Deutsch) |
| Steuerungsbroschüre M-SHEV | Steuerungsbroschüre für die Modulzentrale M-SHEV |
| Betriebsanleitung BI-100 | Betriebsanleitung für das BUS-Interface BI-100 inkl. KNX |
| Betriebsanleitung M-SHEV | Betriebsanleitung für die M-SHEV Produktfamilie |
| CE-Zertifikat M-SHEV | M-SHEV-10, M-SHEV-10-AP, M-SHEV-12, M-SHEV-12-AP, M-SHEV-12-AP-ECO, M-SHEV-24-AP-ECO, M-SHEV-24, M-SHEV-48, M-SHEV-XX (kaskadierbare Energieversorgung EV-24 / 48 A) |
| Umweltproduktdeklaration (EPD) | Umweltproduktdeklaration (EPD) |
