| Artikelnummer | ST4 3380 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
Produktinformation / Datenblatt (PDF)
Das Zentralinterface ZI-100 ist das Basismodul für die M-SHEV-Modulzentrale und wird per BUS mit den anderen Modulen verbunden. Es dient als Steuerungszentrum, das die Zuordnung der RWA-Gruppen und der Lüftung kontrolliert.
Integriert ist das Modul in der Modulzentrale M-SHEV – der RWA-Zentrale mit einem modularen Aufbau. Das Modul befindet sich mit drei weiteren (optional vier) Komponenten (Sensorinterface, optionales Meldeinterface, Motorrelais und Energieversorgung) in einem Stahlblechgehäuse, wo es geschützt als Steuerungszentrale fungiert.
Als Basismodul bildet das Zentralinterface eine der Grundlagen für die Funktionsfähigkeit der Modulzentrale M-SHEV. Bei Bedarf kann das Modul ohne großen Aufwand problemlos nachgerüstet bzw. die M-SHEV erweitert werden. Das ermöglicht eine breite Palette von Anwendungsmöglichkeiten.
Ihre Vorteile auf einen Blick:
| Matchcode | ZI-100 |
| Artikelname | Zentralinterface ZI-100 |
| Artikelnummer | ST4 3380 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| LED Anzeigen | LEDs auf Ladekarte: 1. Grüne LED “AKKU†= OK (Akku ist vorhanden und wird geladen) 2. Grüne LED “NETZ†= Netzbetrieb weitere LEDs auf den Modulen |
| Schutzart | IP54 |
| Gewicht | 0.264 kg |
| Gehäuse | verschiedene Gehäusegrößen |
| Gehäuseart | Stahlblech |
| Farbe | RAL7035 |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5 °C - 40 °C |

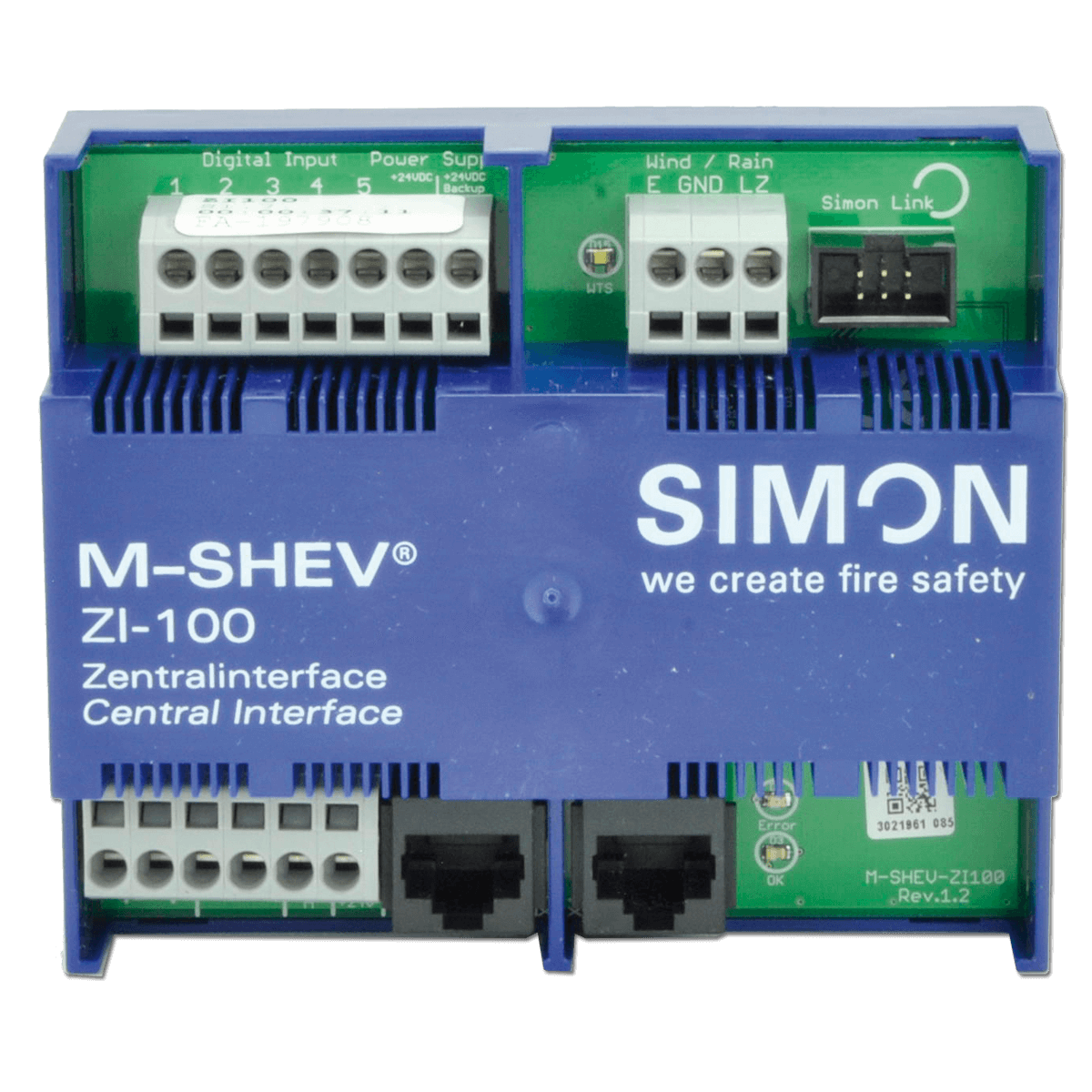

Zentralinterface ZI-100
Basismodul für digitale RWA Steuerung M-SHEV. Initiiert den internen BUS zur Verständigung aller Module. Bietet Anschluss von Zentralfunktionen wie fünf digitale Eingänge (frei einstellbar), Anschluss Wind-Regen-Melder oder externe Wetterstation per Relais, Zentraler Reset Taster, Simon-Link Stecker und Störungsanzeigen. Ein Modul pro Zentrale notwendig.
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Zentralinterface ZI-100
Artikelnummer: ST4 3380
WEEE-Reg.-Nr.: DE 97535049
