| Artikelnummer | M2 5141 |
| Eingangsspannung | 230 V AC |
| Bemessungsstrom | 0.23 A |
| Laufgeschwindigkeit | 9.7 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
Produktinformation / Datenblatt (PDF)

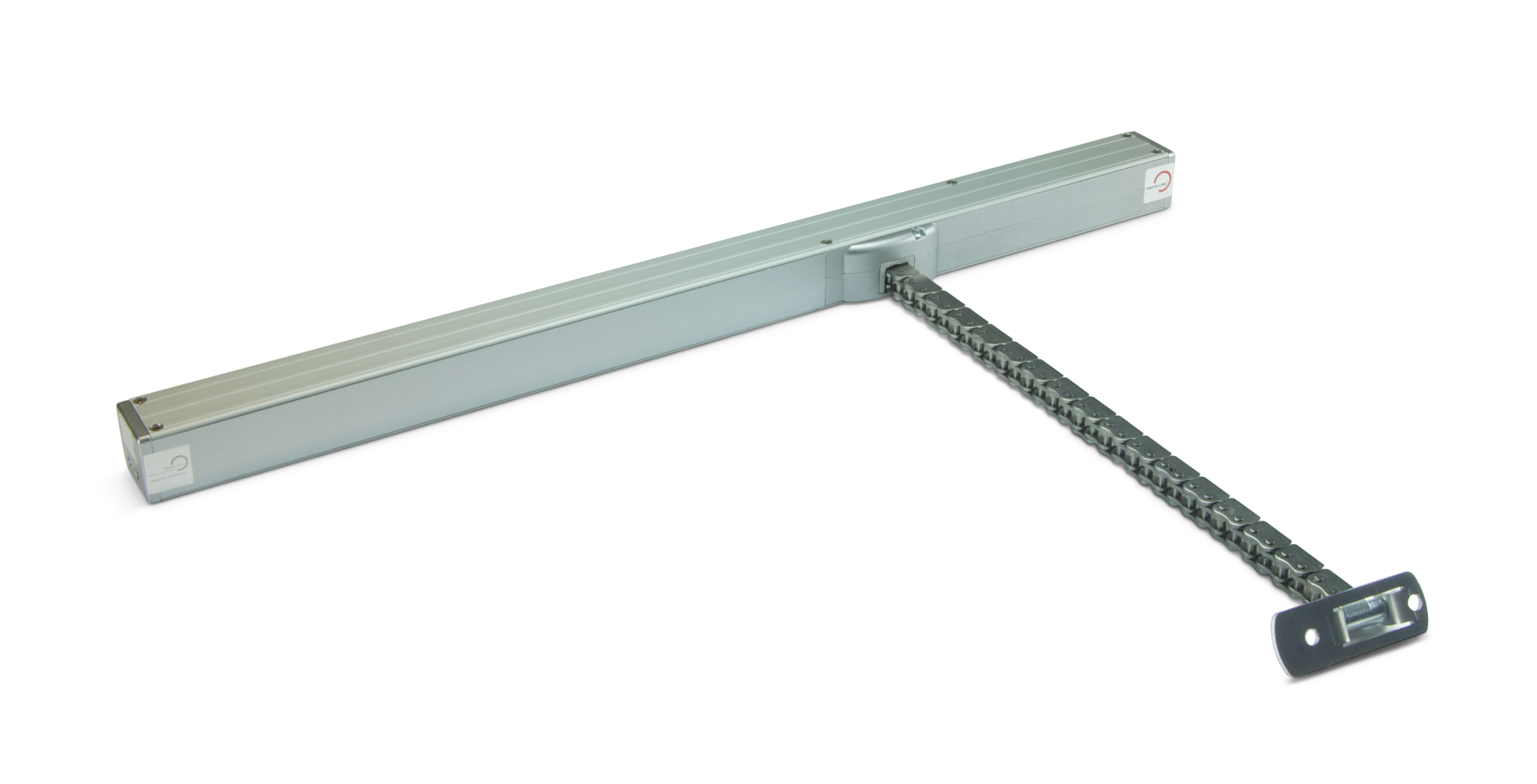

Der EA230-K-30/600 ist ein elektromotorischer Kettenantrieb zum Öffnen und Schließen von Fenstern und Klappen für den Rauch- und Wärmeabzug sowie zur kontrollierten natürlichen Lüftung. Der Soloantrieb ist mit einer Bemessungsspannung von 230 V AC und der äußert geringen Stromaufnahme für den Lüftungsbereich geradezu prädestiniert. Der EA230-K-30/600 hat eine Zug- und Druckkraft von 300 N. Der Hub beträgt 600 mm. Die Hublänge des Antriebs kann über DIP-Schalter um 100 mm bzw. 200 mm verkürzt werden. Auf diese Weise lässt sich der Öffnungswinkel individuell anpassen.
Leistungsfähig und sehr leise
Mit seiner extremen Laufruhe und der geringen Geräuschentwicklung öffnet und schließt der EA230-K-30 Kettenantrieb nahezu geräuschlos Fenster und Klappen. Zusätzlich verfügt der Antrieb über einen Sanftanlauf und eine Soft-Close Funktion zur Dichtungsentlastung. Optisch passt sich der Kettenantrieb EA230-K-30/300 nahtlos in seine Umgebung ein. Durch das kompakte, elegante Aluminium-Gehäuse eignet sich der Kettenantrieb insbesondere für anspruchsvolle Gebäudedesigns.
Der EA230-K-30/600 im Überblick:
• Sanftanlauf
• extreme Laufruhe
• geringe Geräuschentwicklung
• Soft-Close
• elektronischer Nullpunktreset
• Hubreduzierung via DIP-Schalter
Konsolen nicht inbegriffen
| Matchcode | EA230-K-30/600 |
| Artikelname | Kettenantrieb EA230-K-30/600 |
| Artikelnummer | M2 5141 |
| Eingangsspannung | 230 V AC |
| Bemessungsstrom | 0.23 A |
| Eingangsspannungsbereich | - 10 % / + 10 % |
| Hublänge | 600 mm |
| Druckkraft | 300 N |
| Zugkraft | 300 N |
| Nennverriegelungskraft | 2000 N |
| Abschaltung | Integrierte elektronische Lastabschaltung |
| Laufgeschwindigkeit | 9.7 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
| Montageart | aufgesetzt |
| Gewicht | 1.4 kg |
| Gehäuse | Aluminium Profilgehäuse E6/EV1 eloxiert |
| Gehäuseart | Aluminium |
| Farbe | Auf Anfrage |
| Gehäuselänge | 624 mm |
| Gehäusebreite | 35 mm |
| Gehäusehöhe | 37 mm |
| Schutzklasse | III |
| Anschlussleitung | Kunststoffleitung 3 x 0,5 mm², weiß, Länge 2.000 mm |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | 0 °C - 75 °C |
| Inklusive Konsolen | nein |
| Artikelnr. | Matchcode | |
|---|---|---|
| K2 5089 | K-K50-OK | |
| K2 5097 | K-K30-A | |
| K2 5098 | K-K30-K | |
| K2 5104 | K-K30-FLEX | |
| K2 5105 | K-K30-AKI | |
| K2 5106 | K-K-OK-SK | |
| K2 5107 | K-K30-ZB | |
| K2 5108 | K-K30-AKI-R |
Kettenantrieb EA230-K-30/600
230 V AC / 0,23 A / 300 N / 600 mm Hub / Soloantrieb
Kettenantrieb für NRA-/RWA- und kontrollierte natürliche Lüftungsanwendungen.
Flexibler Einbau an Hauptschließkanten.
Geeignet für Rahmen- und Flügelmontage an ein- und auswärts öffnenden Flügel/Klappen in der Fassade.
Technische Daten:
Bemessungsspannung: 230 V AC ± 10 %
Bemessungsstrom: 0,23 A
Einschaltdauer: ED 30 % (ON: 3 min / OFF: 7 min)
Druckkraft: 300 N
Zugkraft: 300 N
Nennverriegelungskraft: ≤ 2000 N
Hublänge: 600 mm
Laufgeschwindigkeit: 9,7 mm/s
Schutzart: IP32
Temperaturbereich: 0°C – 75°C
Gehäuse: Aluminium-Profilgehäuse EV1 eloxiert
Anschlussleitung: Kunststoffleitung 3 x 0,5 mm² (Länge 2.000 mm)
Abschaltung: eingebaute elektronische Lastabschaltung
Abmessungen (LxBxH): 624 x 35 x 37 mm
Gewicht: 1,40 kg
Konsolen nicht inbegriffen
Optionen:
- Beschichtung nach RAL oder DB
- Synchron-Antrieb
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Kettenantrieb EA230-K-30/600
Artikelnummer: M2 5141
