| Artikelnummer | M2 1791 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1 A |
Produktinformation / Datenblatt (PDF)

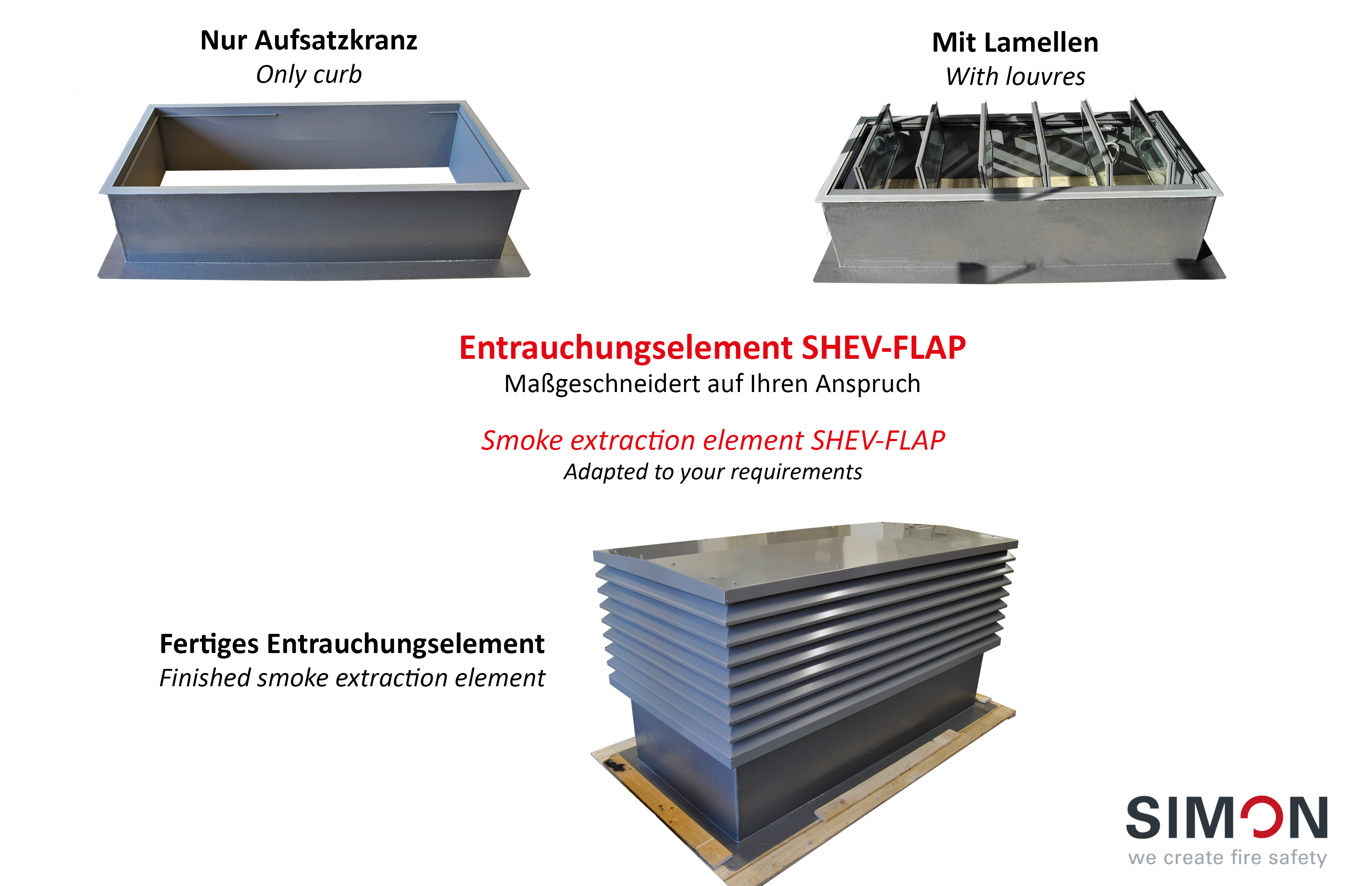

Das Entrauchungselement SHEV-Flap besteht aus einem integrierten Lamellenfenster mit aufgesetzter Wetterschutzlamellenhaube sowie einem geraden, wärmegedämmten GFK-Aufsatzkranz und ist windrichtungs- und wetterunabhängig. Lieferbar ist das Entrauchungselement in drei Standardgrößen. Auf Anfrage sind auch Sondergrößen möglich.
Auf Wunsch kann das Element mit einem Insektenschutz ausgestattet werden. Von Haus aus ist ein Vogelschutzgitter installiert. Findet unterhalb des Einbauorts der SHEV Flap regemäßiger Personenverkehr statt, kann der Einsatz einer Sonderverglasung (Überkopf - VSG) vorgeschrieben sein. Bitte prüfen Sie den Einbauort bezüglich dieser Einbauregel und bestellen Sie gegebenenfalls die SHEV Flap mit VSG-Verglasung.

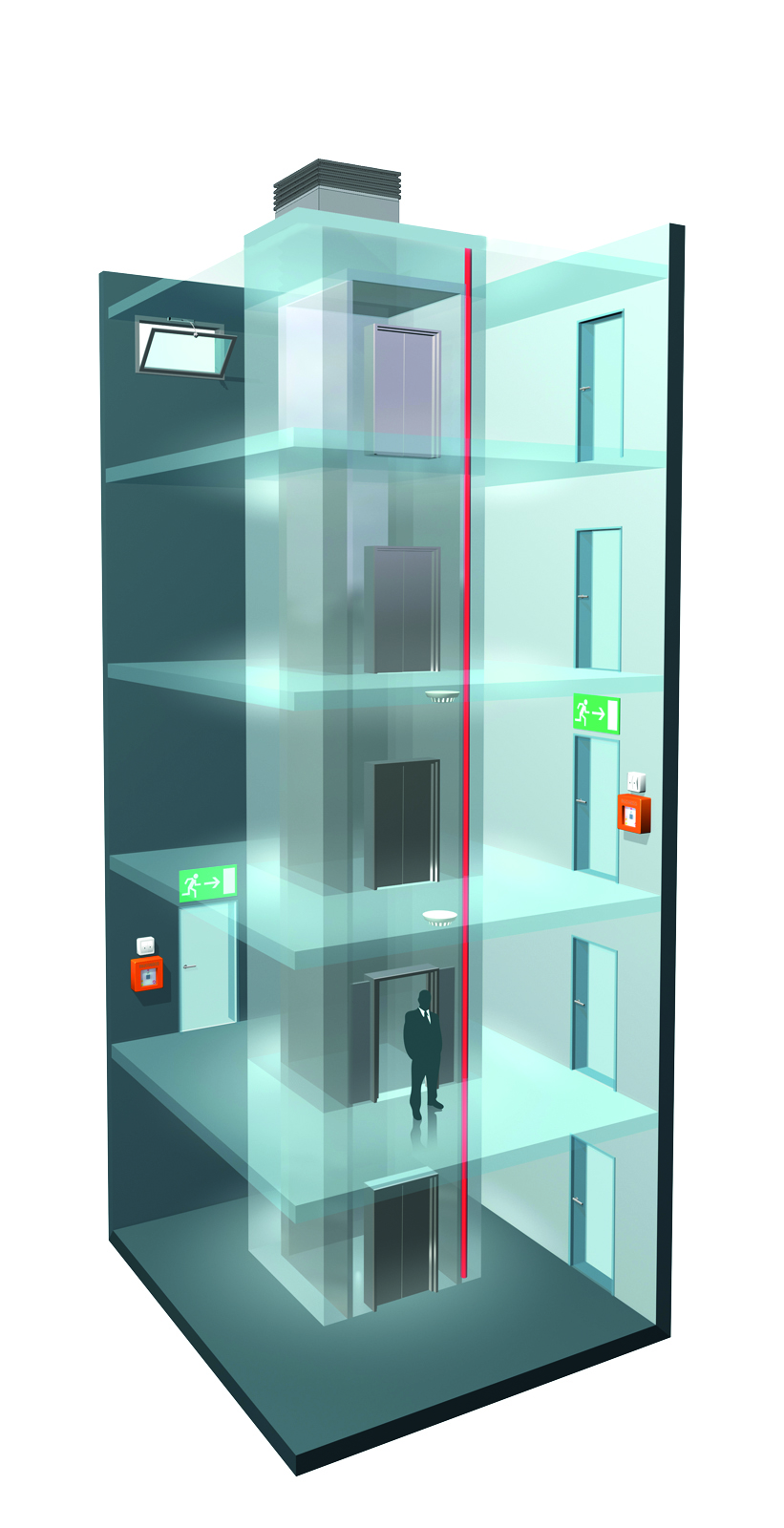

Ideal auch für die Aufzugsschachtentrauchung
Die SHEV-Flap kann auch nach dem Einbau vom Dach aus geöffnet werden. Daher eignet sie sich hervorragend zum Abschluss von RWA-Öffnungen in Aufzugsschächten. Durch die Lamellenhaube ist die SHEV-Flap zudem wasserdicht, sodass die elektrischen Komponenten vor Beschädigung durch Wasser geschützt werden - eine Anforderung, die vergleichbare Technologie wie Lichtkuppeln oder Dunkelklappen nicht erfüllen können!
SHEV-Flap im Überblick:
| Matchcode | SHEV Flap-M |
| Artikelname | Entrauchungselement SHEV Flap-M |
| Artikelnummer | M2 1791 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1 A |
| Abschaltung | elektr. Lastabschaltung |
| Gewicht | 74 kg |
| Gehäuselänge | 850 mm |
| Gehäusebreite | 850 mm |
| Gehäusehöhe | 830 mm |
| Innenmaß Breite | 655 mm |
| Innenmaß Länge | 655 mm |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
| Artikelnr. | Matchcode | |
|---|---|---|
| ST4 3175 | SHEV 3 LIFT |
SHEV-FLAP Entrauchungsgerät, Gr. M
mit iRWA- Linearantrieb mit integrierter elektronischer Lastabschaltung
Das Entrauchungselement SHEV-FLAP ist der ideale Abschluss von Öffnungen in Flachdächern. Dies sind insbesondere Öffnungen über Aufzugsschächten, die für eine natürliche Be- und Entlüftung sowie für die Entrauchung vorgesehen sind. Auch als Entlastungsöffnung für Druckbelüftungsanlagen in Treppenhäuser kann sie eingesetzt werden. Die SHEV-FLAP besteht aus einem geraden, 50 cm hohen wärmegedämmten Aufsatzkranz und einem integrierten geprüften NRWG Lamellenelement mit aufgesetzter Wetterschutzlamellenhaube. Bei der Konstruktion wurde insbesondere auf eine bauphysikalisch saubere thermische Trennung geachtet. Das Element ist in verschiedenen Standardgrößen, sowie auf Maß gefertigt lieferbar. Mit dieser Lösung wird für eine wettergeschützte Öffnung gesorgt, die eine windrichtungsunabhängige Entrauchung sicherstellt.
Technische Daten:
Betriebsspannung: 24 V DC /±15%
Nennstrom: 1 A
Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)
Druckkraft: 1000 N
Zugkraft: 1000 N
Hublänge: 48 mm
Temperaturbereich: -5°C bis + 40°C
Innenmaße Aufsatzkranz: 655 mm x 655 m²
Geometrischer Querschnitt: 0,26 m2
Geringe Schneelaststabilität der Bombierung - SL 10
Keine Überkopfverglasung. Ausführung VSG auf Anfrage
Fabrikat:
SIMON PROtec Systems GmbH
Typ: SHEV-FLAP-M
Artikelnummer: M2 1791
