| Artikelnummer | A3 2133 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)

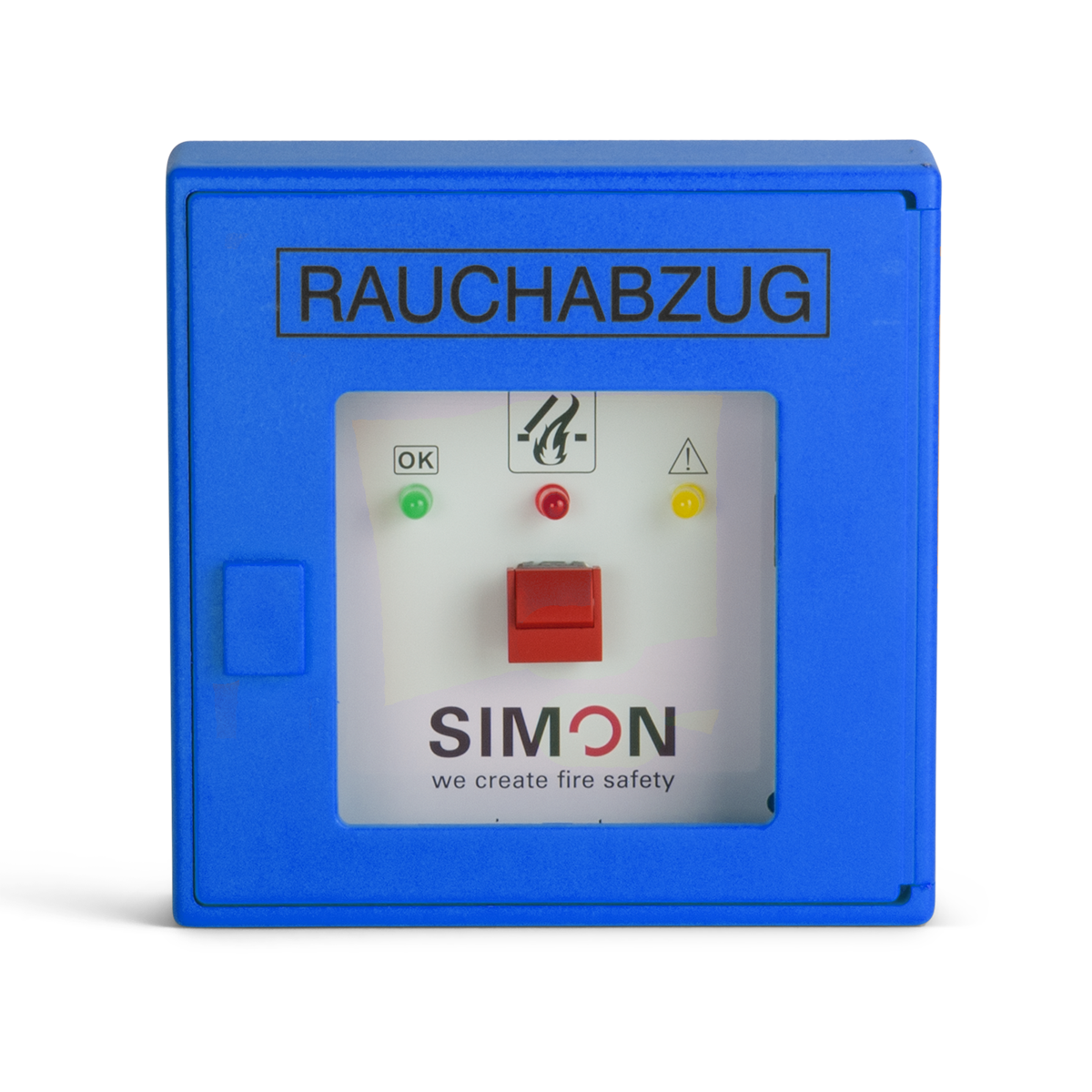

Die elektrische Handansteuerung Typ HE 080 Blau wird als Hauptbedienstelle eingesetzt. Dabei entspricht sie der DIN 18232/2 und der LBO. Der Wärme- und Rauchabzug-Taster steuert im Brandfall die jeweilige elektrische Steuereinrichtung manuell an und aktiviert so die Rauchableitung.
Der HE 080 Blau ist mit einem integrierten Summer ausgeliefert. Im Alarm- und Störungsfall gibt der Taster ein akustisches Signal aus. Mithilfe der Mute-Taste kann der Taster bzw. das Signal zurückgesetzt werden.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 080 Blau |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 080 Blau |
| Artikelnummer | A3 2133 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 5009 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
Elektrische Handansteuereinrichtung HE-080 blau

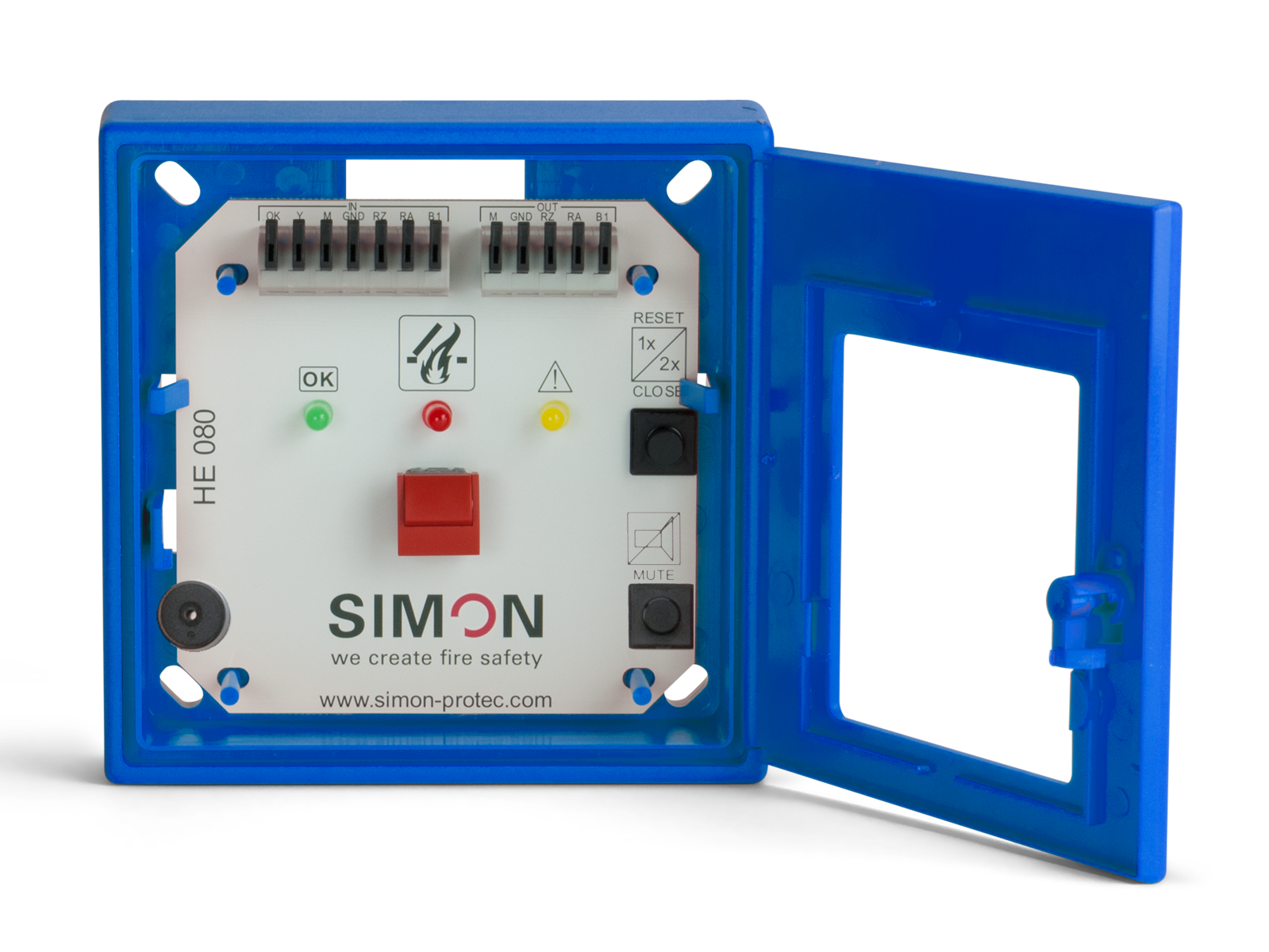

Die HE 080 Blau ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9) mit einer auswechselbaren Platine. Der „Auf“-Taster und der „ZU“-Taster (Schließer) sind inklusive. Drei LED-Anzeigen für RWA – „ausgelöst“ = rot, „betriebsbereit“ = grün und „Störung“ = gelb wurden bei der elektrischen Handansteuereinrichtung nach der VdS-Richtlinie 2592 und im Sinne der MBO verbaut. Bei Auslösung und Störung ertönt ein Summer. Die Stumm-Taste ist inklusive.
Erhältlich ist die HE 080 im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655 in der RAL-Farbe 5009 – komplett mit Dünnglasscheibe und Schlüssel als Einheit.
Maße: 125*125*36 mm (H*B*T)
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
WEEE-Reg.-Nr.: DE 97535049
