| Artikelnummer | A3 2131 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung Typ HE 080 Gelb wird als Hauptbedienstelle, entsprechend der DIN 18232 / 2 und im Sinne der LBO, in Rauch- und Wärmeableitungsanlagen verwendet. Der Wärme- und Rauchabzug Taster steuert im Brandfall die jeweilige elektrische Steuereinrichtung manuell an und aktiviert den Rauchabzug.
Der Taster wird mit einem integrierten Summer ausgeliefert, der im Alarm- oder Störungsfall ein akustisches Signal ausgibt. Es ist möglich, mit der Mute-Taste das Signal zurückzusetzen.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 080 Gelb |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 080 Gelb |
| Artikelnummer | A3 2131 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 1004 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
Elektrische Handansteuereinrichtung HE-080 gelb

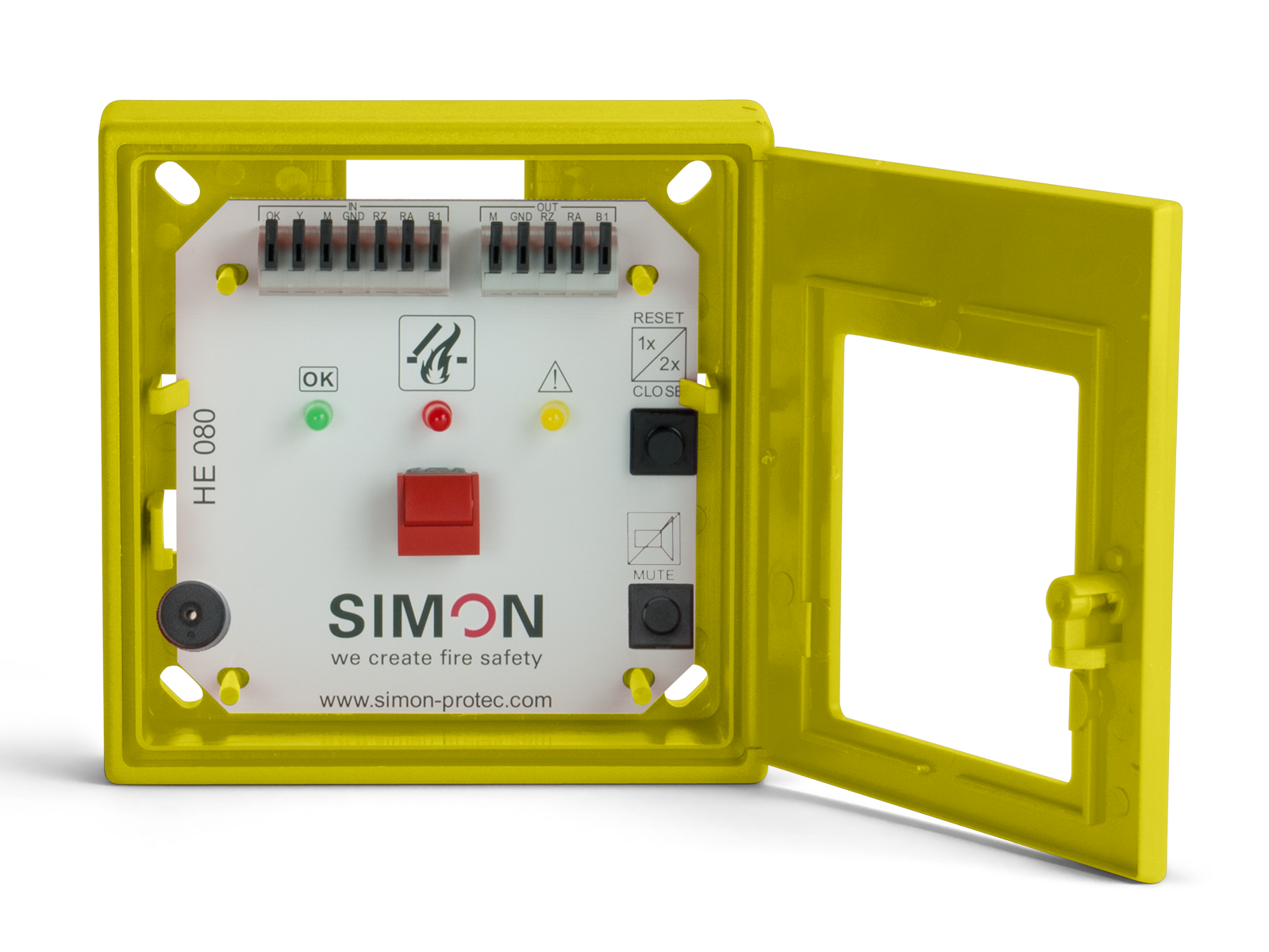

Die HE 080 Gelb ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9), die mit einer auswechselbaren Platine ausgestattet ist – inklusive „Auf“-Taster und „ZU“-Taster (Schließer). Insgesamt drei LED-Anzeigen für RWA - „ausgelöst“ = rot, „betriebsbereit“ = grün und „Störung“ = gelb wurden bei der HE 080 Gelb (nach der VdS-Richtlinie 2592 und im Sinne der MBO) verbaut. Im Falle einer Auslösung oder Störung ertönt ein Summen. Die Stumm-Taste ist bei der elektrischen Hauptbedienstelle inklusive.

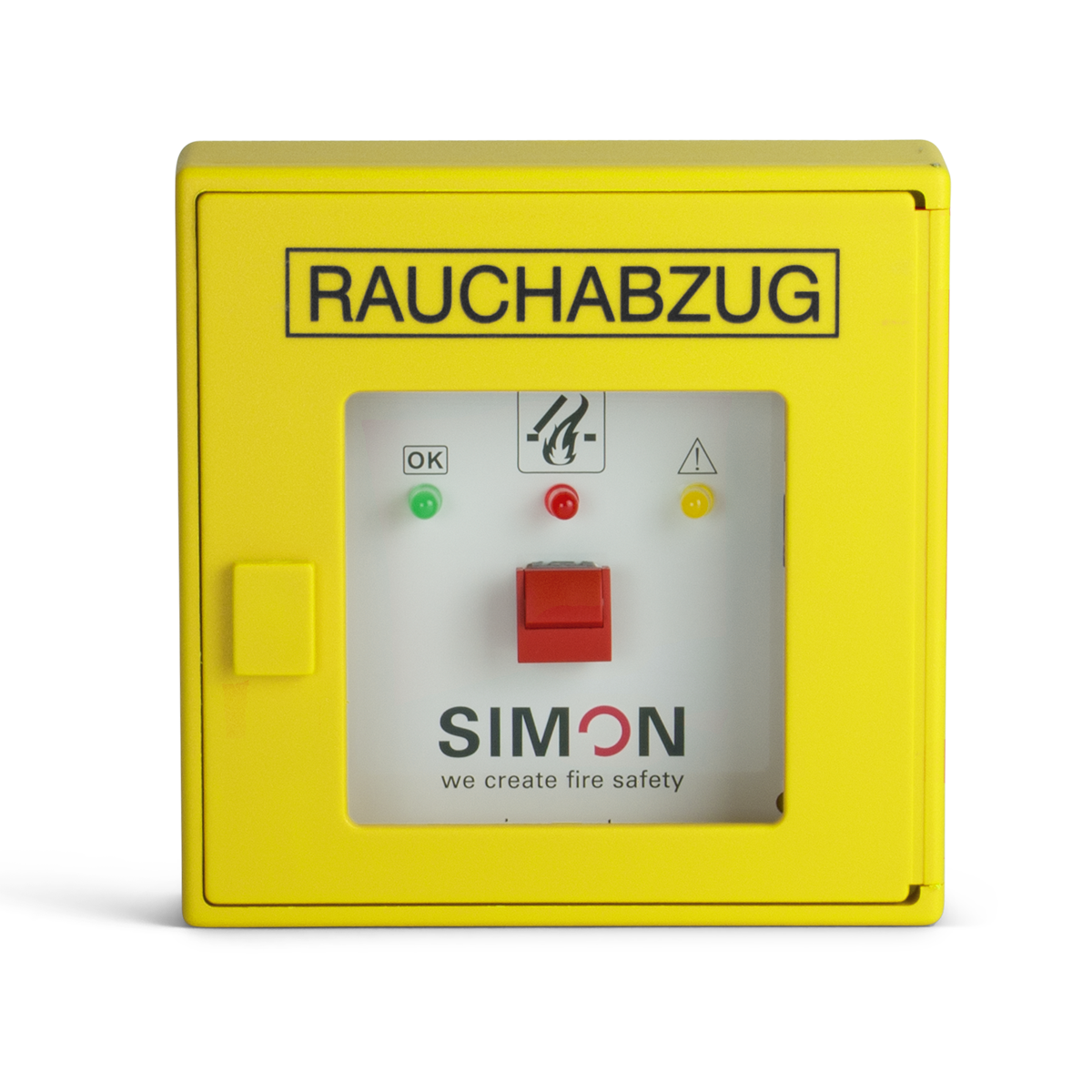

Erhältlich ist die HE 080 im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655 in der RAL-Farbe 1004 - komplett mit Dünnglasscheibe und Schlüssel als Einheit.
Maße: 125*125*36 mm (H*B*T)
| Broschüre Steuerungstechnik | Broschüre Steuerungstechnik |
| Katalog (Web) RWA & Lüftung | Katalog (Web) RWA & Lüftung |
| Prospekt Handausloeseeinrichtung | Prospekt über die Handauslöseeinrichtung HE-08x |
| Kurzanleitung HE-08x | Kurzanleitung für die Handansteuereinrichtungen HE 080/081/082/086/087 |
| Umweltproduktdeklaration (EPD) | Umweltproduktdeklaration (EPD) |
| Zertifikat Konformitätserklärung HE-0xx | Konformitätserklärung über Handauslösetaster HE-0xx |
| Sicherheitshinweise & Gewährleistungsbedingungen | Sicherheitshinweise & Gewährleistungsbedingungen |
| ZVEI-Merkblatt Handsteuereinrichtungen | ZVEI-Merkblatt „Überblick über Handsteuereinrichtungen in der Sicherheits- und Gefahrenmeldetechnik“ |
