| Artikelnummer | A3 2132 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung Typ HE 080 Grau wird als Hauptbedienstelle (entsprechend der DIN 18232 / 2 und im Sinne der LBO) in Rauch- und Wärmeableitungsanlagen eingesetzt. Im Brandfall steuert der Wärme- und Rauchabzug-Taster die jeweilige elektrische Steuereinrichtung manuell an und aktiviert auf diese Weise den Rauchabzug.
Der Wärme- und Rauchzug-Taster ist mit einem integrierten Summer ausgestattet, der im Alarm- oder Störungsfall ein akustisches Signal ausgibt. Das Signal kann mit der Mute-Taste zurückgesetzt werden.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 080 Grau |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 080 Grau |
| Artikelnummer | A3 2132 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 7035 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Artikelnr. | Matchcode | |
|---|---|---|
| A3 2003 A | HE 07X/-08X Grau | |
| E 10019 | DINSCHL |

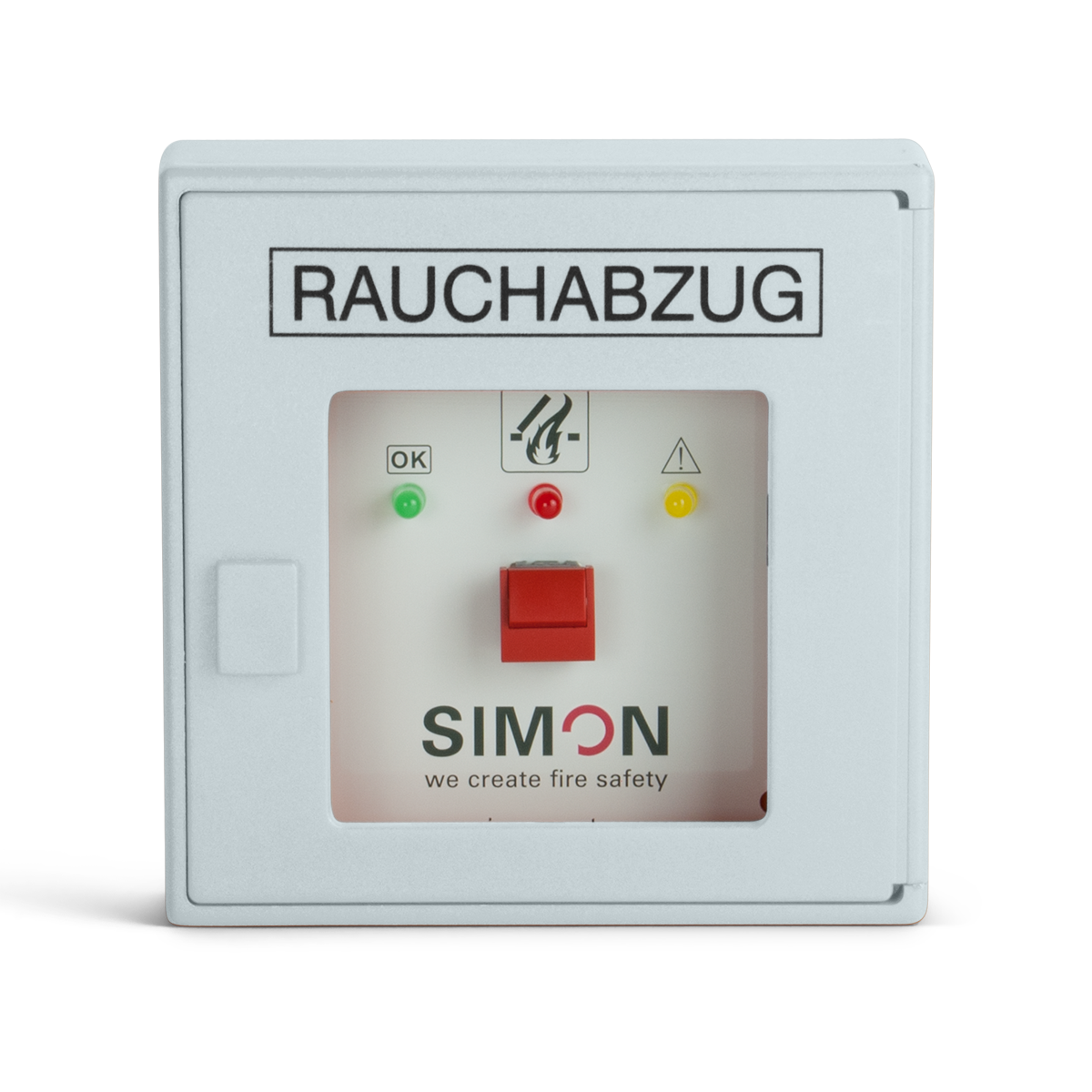

Elektrische Handansteuereinrichtung HE-080 grau
Die HE 080 Grau ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9). Je nach Bedarf kann die Platine ausgewechselt werden. Der ‚“AUF“- und der „ZU“-Taster sind inklusive.
Drei LED-Anzeigen für RWA wurden bei HE 080 Grau (nach der VdS-Richtlinie 2592 und im Sinne der MBO) installiert: „ausgelöst“ = rot, „betriebsbereit“ = grün und „Störung“ = gelb. Bei Störung oder Auslösung ertönt ein Summen, das mit der inklusiven Stumm-Taste beseitigt werden kann.
Erhältlich ist die HE 080 im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655 in der RAL-Farbe 7035; komplett mit Dünnglasscheibe und Schlüssel als Einheit.
Maße: 125*125*36 mm (H*B*T)
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
