| Artikelnummer | A3 2143 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)

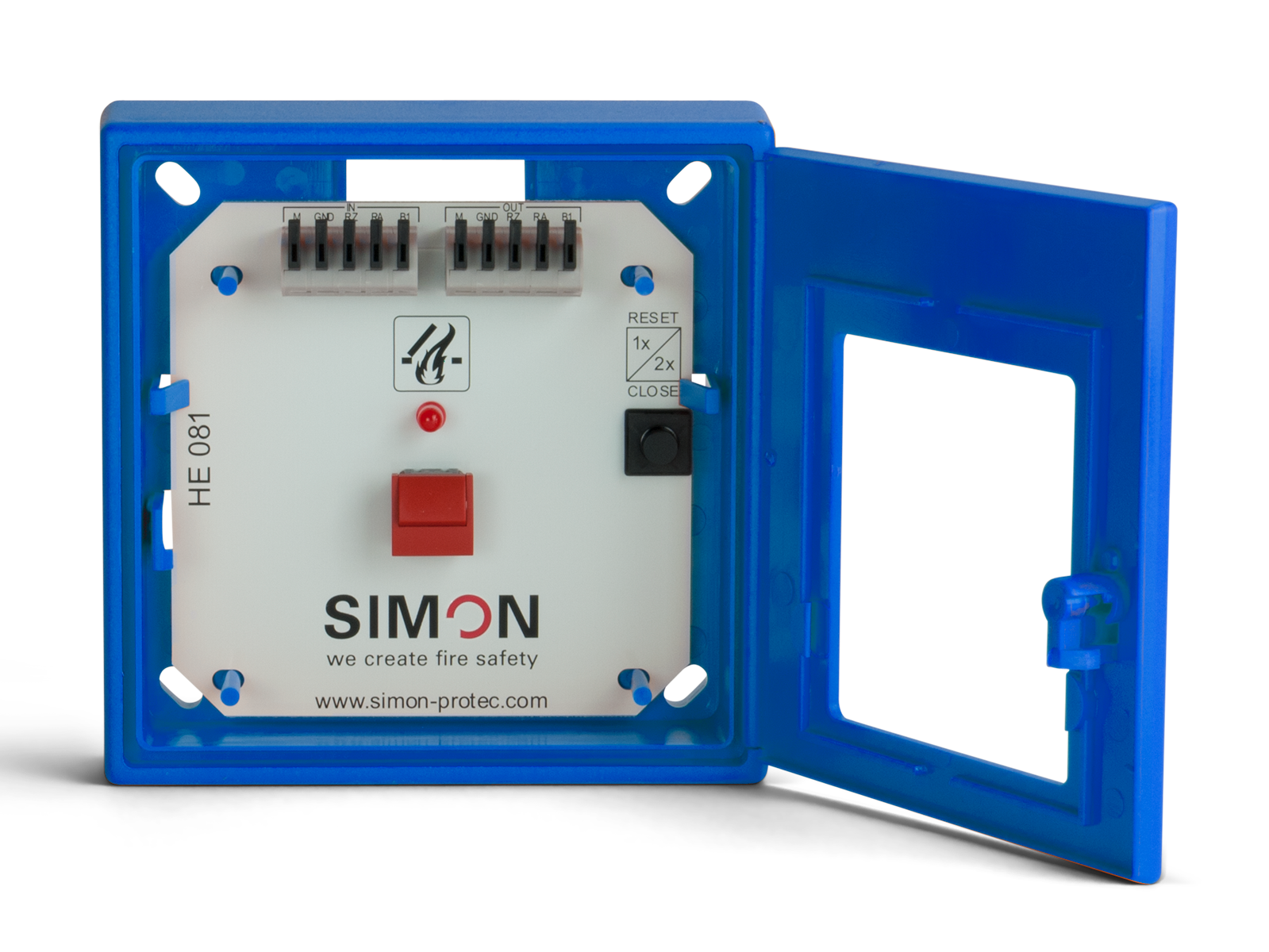

Die elektrische Handansteuereinrichtung HE 081 Blau wird in Rauch- und Wärmeableitungsanlagen eingesetzt. Sie dient dazu, im Brandfall die jeweilige elektrische Steuereinrichtung per Handauslösung anzusteuern und somit den Rauchabzug zu aktivieren.
Zur Überprüfung der Betriebszustände wurde die Handansteuereinrichtung mit einer LED ausgestattet. Eine Platine mit einer LED (Rot = RWA AUF) zeigt zuverlässig den Betriebszustand der Handansteuereinrichtung an.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 081 Blau |
| Artikelname | Nebenbedienstelle für RWA-Anlagen HE 081 Blau |
| Artikelnummer | A3 2143 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 5009 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
Elektrische Handansteuereinrichtung, HE 081 blau
Nebenbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X, – geprüft nach DIN EN 12101/9), mit auswechselbarer Platine, incl. "Auf" - Taster,"Zu" - Taster (Schließer) 24 V, 1 LED - Anzeige für RWA-ausgelöst (rot), nach VdS Richtlinie 2592 und im Sinne der MBO. Farbe nach VdS 2592 RAL 5009, im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655, EN 54 komplett mit Dünnglasscheibe und Schlüssel als Einheit.
Maße: 125*125*36 mm (H*B*T).
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
WEEE-Reg.-Nr.: DE 97535049
