| Artikelnummer | A3 2142 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung HE 081 Grau steuert im Brandfall die jeweilige elektrische Steuereinrichtung per Handauslösung an und aktiviert so den Rauchabzug. Eine LED gibt Auskunft über den Betriebszustand der Steuereinrichtung (Rot = RWA AUF).
Die Handansteuereinrichtung ist mit einem Reset-Taster ausgestattet. Auf diese kann auch von der Nebenbedienstelle die Steuereinrichtung nach Auslösung in den Ausgangszustand zurückgesetzt werden.
Handansteuereinrichtung im Überblick:
| Matchcode | HE 081 Grau |
| Artikelname | Nebenbedienstelle für RWA-Anlagen HE 081 Grau |
| Artikelnummer | A3 2142 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 7035 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |

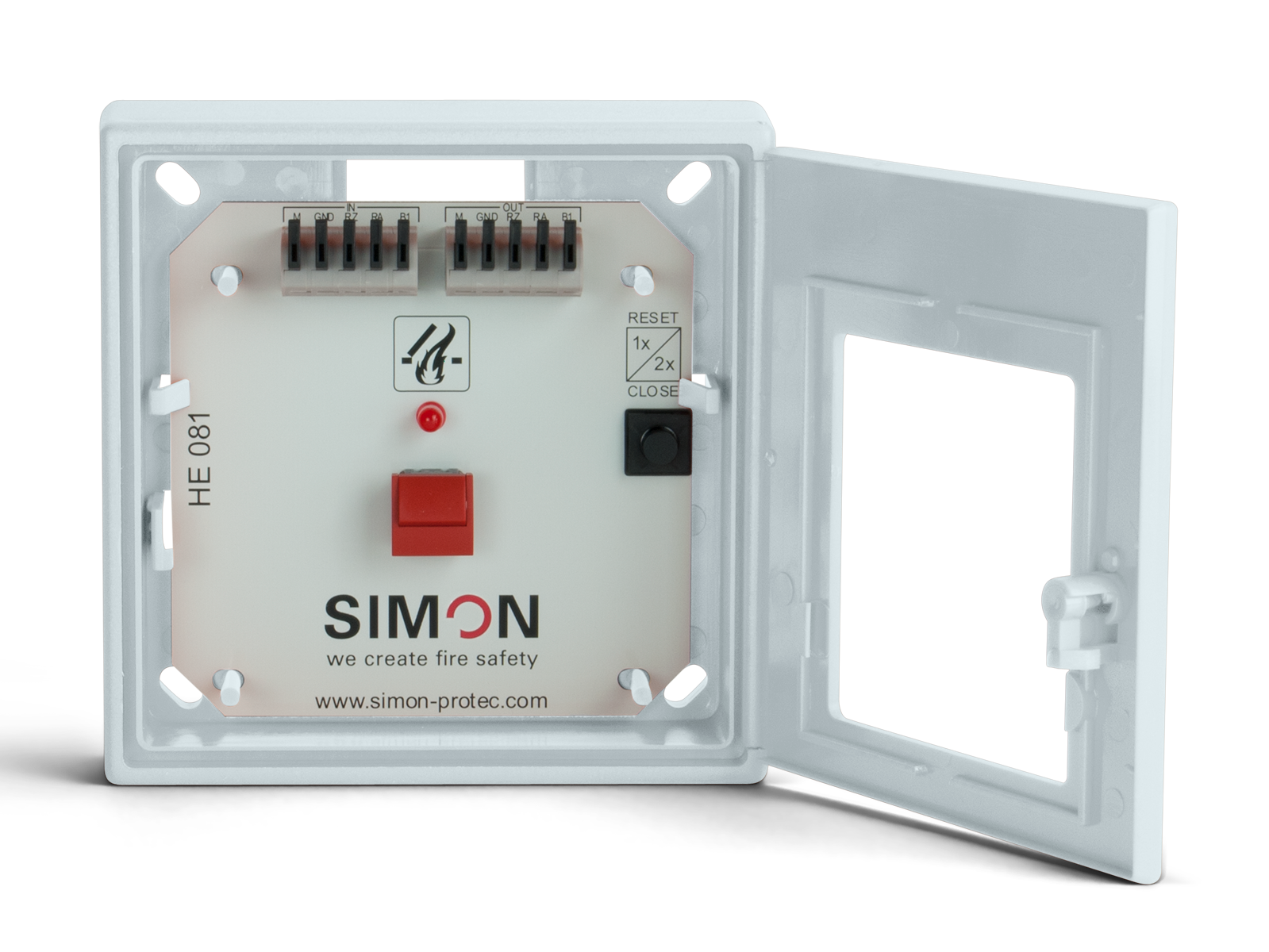

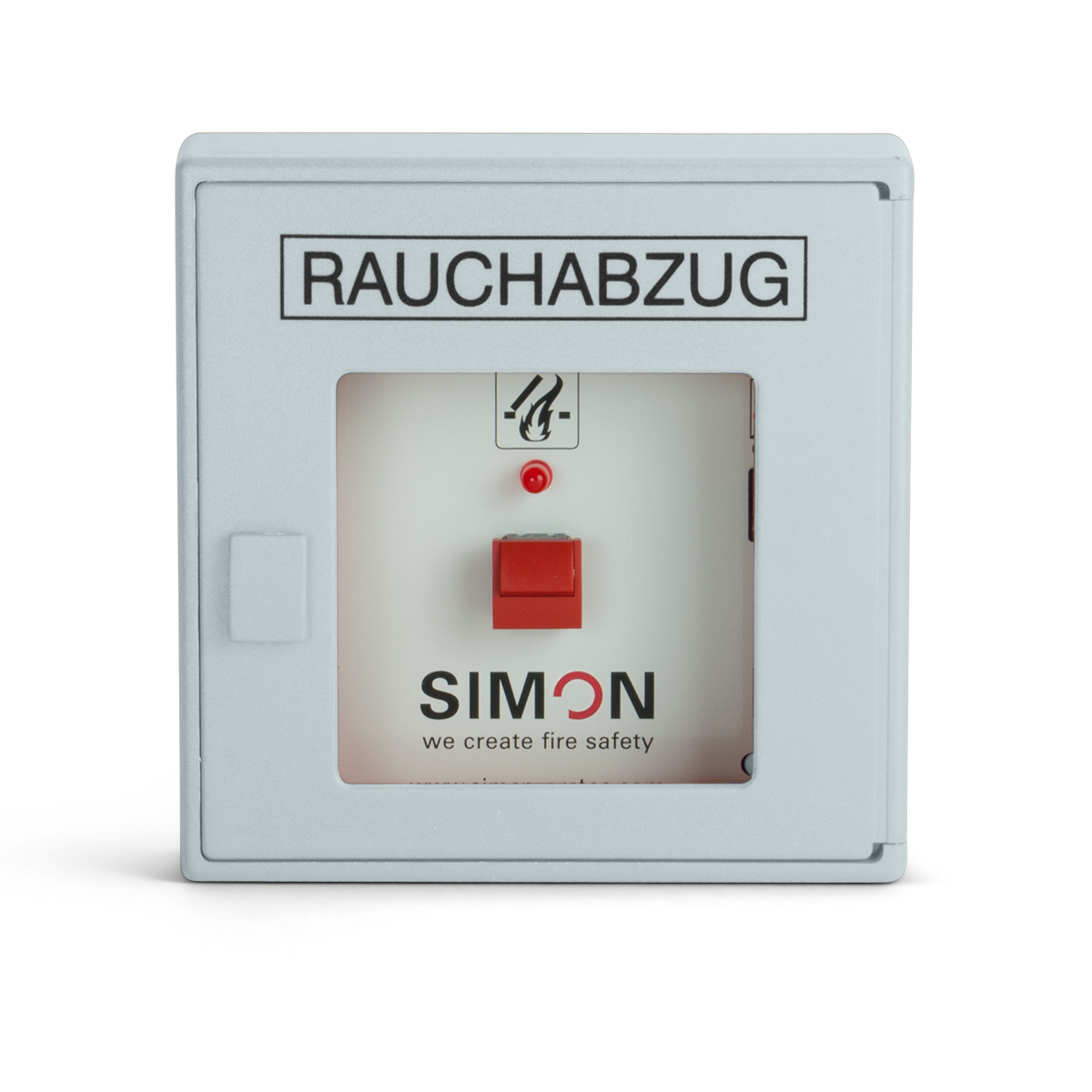

Elektrische Handansteuereinrichtung, HE 081 grau
Nebenbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X, – geprüft nach DIN EN 12101/9), mit auswechselbarer Platine, incl. "Auf" - Taster,"Zu" - Taster (Schließer) 24 V, 1 LED - Anzeige für RWA-ausgelöst (rot), nach VdS Richtlinie 2592 und im Sinne der MBO. Farbe RAL 7035, im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655, EN 54 komplett mit Dünnglasscheibe und Schlüssel als Einheit.
Maße: 125*125*36 mm (H*B*T).
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
WEEE-Reg.-Nr.: DE 97535049
