| Artikelnummer | A3 2151 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung Typ HE 082 Gelb wird als Hauptbedienstelle (entsprechend der DIN 18232 / 2 und im Sinne der LBO) in Rauch- und Wärmeableitungsanlagen verwendet. Im Brandfall dient der Taster dazu, die elektrische Steuereinrichtung manuell anzusteuern. Dadurch wird der Rauchabzug aktiviert. Der Betriebszustand der elektrischen Handsteuereinrichtung wird über eine LED angezeigt.
Die Handansteuerung ist mit einer austauschbaren Platine ausgestattet. Auf dieser Platine befinden sich drei LEDs, die den Betriebszustand der Handansteuerung signalisieren (Rot = ausgelöst; Grün = betriebsbereit; Gelb = Störung).
Handansteuereinrichtung im Überblick:
| Matchcode | HE 082 Gelb |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 082 Gelb |
| Artikelnummer | A3 2151 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | RAL 1004 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |

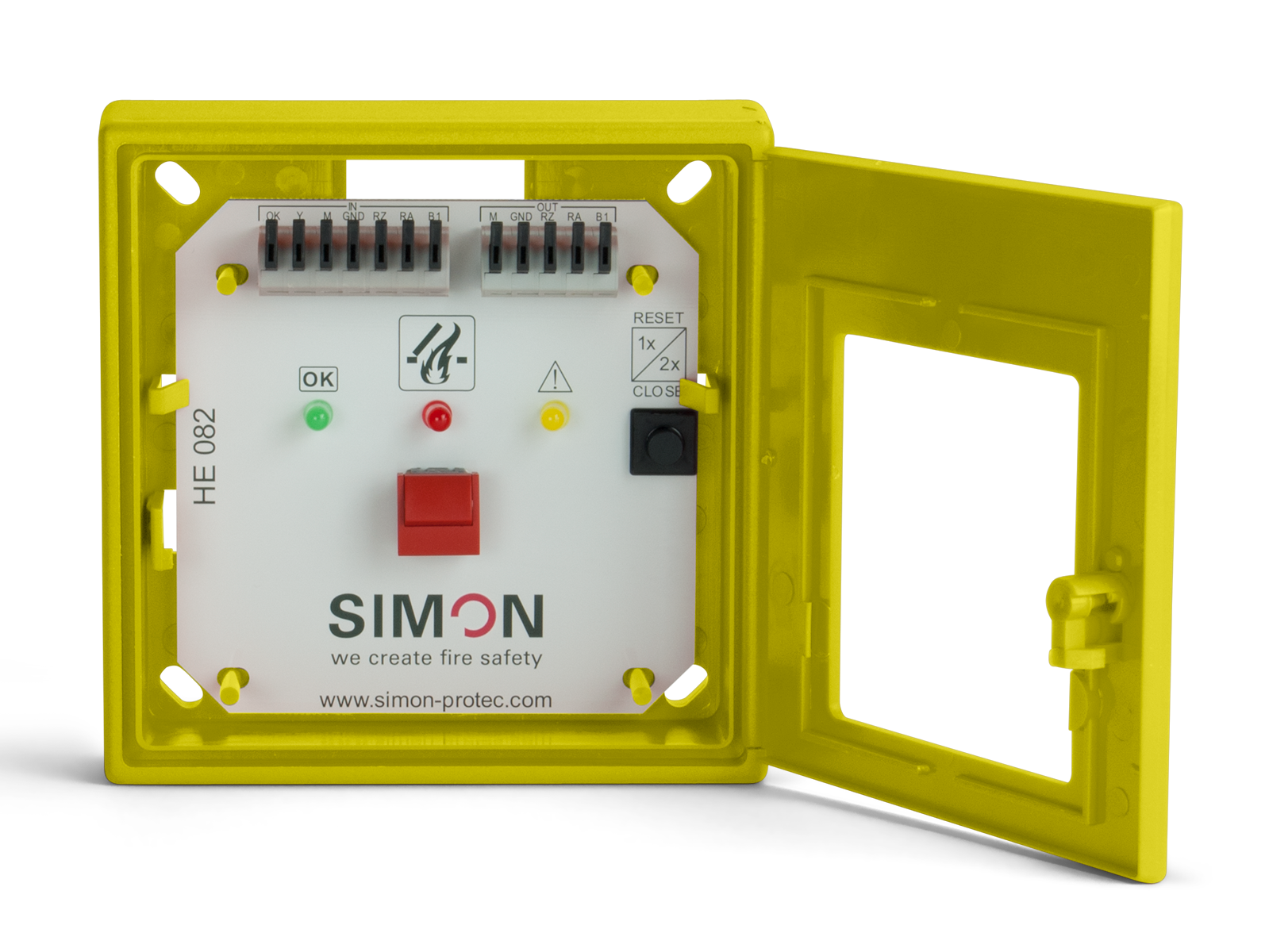

Elektrische Handansteuereinrichtung, HE 082 gelb
Die HE 082 Gelb ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9) mit einer auswechselbaren Platine. Der „AUF“-Taster und der „ZU“-Taster (Schließer) sind inklusive.
Auf der elektrischen Handansteuerung HE 082 Gelb befinden sich drei LED-Anzeigen für RWA: ausgelöst (rot), betriebsbereit (grün) und Störung (gelb) - nach VdS Richtlinie 2592 und im Sinne der MBO.
Erhältlich ist die HE 082 Gelb in der RAL-Farbe 1004 (nach VdS 2592) in einem stoßfesten Kunststoffgehäuse (ABS) nach DIN 14655, EN 54, komplett mit Dünnglasscheibe und Schlüssel als eine Einheit.
Maße: 125*125*36 mm (H*B*T).
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
WEEE-Reg.-Nr.: DE 97535049
