| Artikelnummer | A3 2152 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung Typ HE 082 Grau wird als Hauptbedienstelle in Rauch- und Wärmeableitungsanlagen (entsprechend der DIN 18232/2 und im Sinne der LBO) verwendet. Im Falle eines Brands steuert der Rauch- und Wärmeabzug-Taster die elektrische Steuereinrichtung manuell an, wodurch der Rauchabzug aktiviert wird. Über eine LED wird der Betriebszustand der elektrischen Handsteuereinrichtung angezeigt.
Die Handansteuerung ist mit einer Platine ausgestattet, die ausgetauscht werden kann. Auf der Platine befinden sich drei LEDs zur Anzeige der Betriebszustände (Rot = ausgelöst; Grün = betriebsbereit; Gelb = Störung).
Handansteuereinrichtung im Überblick:
| Matchcode | HE 082 Grau |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 082 Grau |
| Artikelnummer | A3 2152 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | Grau (RAL 7035) |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |

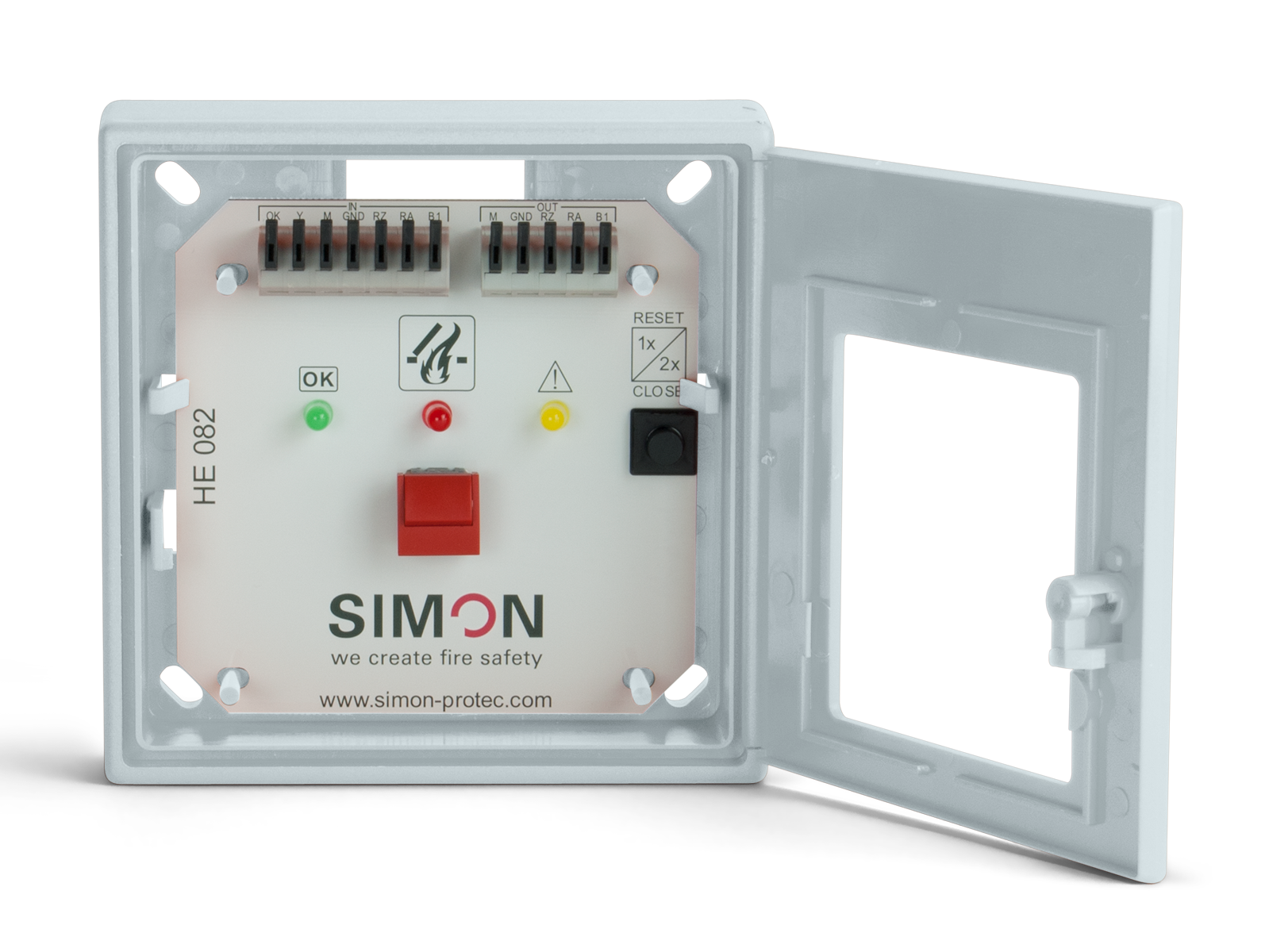

Elektrische Handansteuereinrichtung, HE 082 Grau
Die HE 082 Grau ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9), deren Platine auswechselbar ist. „AUF“-Taster und der „ZU“-Taster (Schließer) sind enthalten.
Drei LED-Anzeigen für RWA auf der HE 082 Grau signalisieren den Betriebszustand der Handansteuerung: ausgelöst (rot), betriebsbereit (grün) und Störung (gelb) - nach VdS Richtlinie 2592 und im Sinne der MBO.
Die elektrische Handansteuerung HE 082 Grau ist in der RAL-Farbe 7035 (nach VdS 2592) in einem stoßfesten Gehäuse aus Kunststoff (ABS) nach DIN 14655, EN 54, komplett mit Dünnglasscheibe und Schlüssel als eine Einheit erhältlich.
Maße: 125*125*36 mm (H*B*T).
